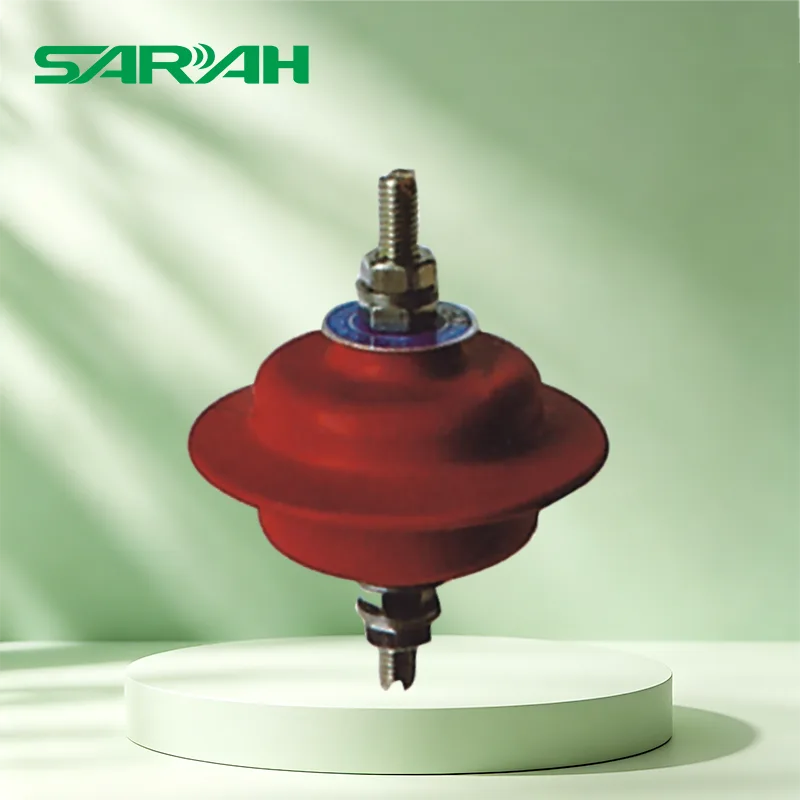

Kínai kisfeszültségű túlfeszültség-levezető szállítója

Az alacsony feszültségű túlfeszültség-levezetők kritikus elektromos eszközök, amelyeket kifejezetten a lakossági, ipari és kereskedelmi berendezések védelmére terveztek a túlfeszültség okozta károktól. A 2005-ben alapított kínai gyártóként a Sarah Electric képes globális projekteket olyan termékekkel ellátni, amelyek megfelelnek az iparági szabványoknak, egyenletes minőséget kínálnak és kiváló ár-érték arányt biztosítanak.

Miért van nagyobb szükség a kisfeszültségű rendszerekben túlfeszültség-levezetőkre?

Az alacsony feszültségű elektromos hálózatok közvetlenül csatlakoznak kritikus mikroelektronikai eszközökhöz, például számítógépekhez, szerverekhez, PLC-vezérlőkhöz és háztartási készülékekhez. Ezek az eszközök rendkívül alacsony toleranciával rendelkeznek a feszültségingadozásokkal szemben; még egy rövid, mindössze néhány száz voltos feszültségimpulzus is elegendő ahhoz, hogy az áramköri lapjaik azonnal kiégjenek.

Az alacsony feszültségű túlfeszültség-levezetők fémoxid-varisztorokat (MOV) vagy gázkisülési csöveket (GDT) használnak fő alkotóelemként:

Normál körülmények között: A testtel szembeni ellenállás gyakorlatilag végtelen – nyitott áramkörként működik – és így nem zavarja a kisfeszültségű teljesítmény normál átvitelét.

Ha túlfeszültség támad: A túlfeszültség-levezető gyorsan – mikro- vagy akár nanomásodperceken belül – vezetőképes állapotba kapcsol, így a tranziens túlfeszültség energiáját a földvezetékre tereli, és a maradék feszültséget egy biztonságos szintre korlátozza, amelyet a csatlakoztatott berendezés elvisel.

Alapfelépítés és fizikai jellemzők

DIN sínes moduláris kialakítás: A Sarah Electric alacsony feszültségű túlfeszültség-levezetői szabványos, 35 mm-es DIN-sínre szerelt moduláris felépítéssel rendelkeznek, lehetővé téve, hogy közvetlenül a beltéri kisfeszültségű elosztódobozokba pattintsanak.

Csatlakoztatható szerkezet: Az egység két részből áll: egy alapból és egy védelmi modulból. Ha a belső alkatrészek elöregednek vagy meghibásodnak, a telepítő személyzet egyszerűen kihúzhatja a régi modult, és behelyezhet egy újat anélkül, hogy bármilyen vezetéket le kellene választania.

Állapotjelző ablak: A készülék előlapján egy mechanikus állapotjelző ablak található. A zöld normál működést jelez; A piros azt jelzi, hogy a túlfeszültség-levezető elromlott vagy meghibásodott, és azonnali cserét igényel.

Opcionális távjelző kapcsolatok: Fejlett modelljeink segédérintkezőkkel vannak felszerelve, amelyek képesek automatikusan riasztási jelet továbbítani a központi vezérlőterembe, ha atúlfeszültség-levezetőhiba.

Fokozatú védelmi rendszer alacsony feszültségű túlfeszültség-védelmi eszközökhöz

A nemzetközi szabványok (IEC 61643-11 vagy EN 61643-11) szerint a kisfeszültségű túlfeszültség-védelmi eszközöket (SPD-k) szigorúan három védelmi szintbe sorolják; kérjük, válassza ki a megfelelő besorolást az adott telepítési hely alapján:

I. szintű besorolás: 1. típusú (I. osztály) – A főépületbe érkezők védelme

Telepítési hely: A fő kisfeszültségű elosztó az épület belépési pontján.

Teszt hullámforma: 10/350 µs (közvetlen villámcsapást szimulálva).

Kulcsparaméter: 12,5 kA vagy 25 kA névleges impulzusáram. Arra tervezték, hogy a külső légvezetékeken keresztül bevitt közvetlen villámcsapásokkal járó hatalmas energiát levezesse.

II. szintű besorolás: 2. típusú (II. osztály) – Zónás elosztás elleni védelem

Telepítési hely: Padlószintű elosztótáblák, műhelyelosztó szekrények stb.

Teszt hullámforma: 8/20 µs (indukált villámlökést szimulál).

Kulcsparaméter: Névleges kisülési áram 20 kA és 40 kA között. Az I. szintű SPD-k kisülése után fennmaradó maradék túlfeszültségek kiküszöbölésére, vagy az ipari létesítményeken belüli nagy motorok be-/kikapcsolásából származó üzemi túlfeszültségek elnyomására.

III. szintű besorolás: 3. típus (III. osztály) – Precíziós kivezetésvédelem

Telepítési hely: Kritikus mikroelektronikai berendezések tápbemeneti kapcsai.

Teszt hullámforma: Kombinált hullámteszt, a maradékfeszültség abszolút minimumra csökkentésére.

Alkalmazási forgatókönyvek

Ipari szektor: Gyári elosztó szekrények, automatizált gyártósorok, PLC vezérlőrendszerek

Kereskedelmi épületek: Irodaházak, bevásárlóközpontok, szállodák, kórházak

Lakossági rendszerek: Otthoni elosztó dobozok, okosotthon rendszerek, háztartási gépek védelme

Új energiarendszerek: PV inverterek (AC oldal), energiatároló rendszerek, kisméretű szélerőművek

Kulcskiválasztási paraméterek

A kisfeszültségű túlfeszültség-levezetők kiválasztásakor számos alapvető paraméter átfogó értékelést igényel. Lehetforduljon közvetlenül Sarah Electrichezés engedje meg professzionális műszaki csapatunknak, hogy ajánlásokat adjon, és személyre szabott megoldást készítsen az Ön számára.

1. Maximális folyamatos üzemi feszültség (Uc)

A legmagasabb feszültség, amelyet az alacsony feszültségű túlfeszültség-levezető hosszú ideig képes ellenállni károsodás nélkül.

Az általános 220 V-os egyfázisú rendszerekben, figyelembe véve az elektromos hálózat feszültségingadozásait, a kiválasztott Uc értéknek legalább 275 V-nak kell lennie; háromfázisú 380V-os rendszerekben 440V-os érték javasolt.

2. Névleges kisülési áram (in)

A szabványos túlfeszültség csúcsértéke, amelyet a készülék képes elviselni.

Lakossági alkalmazásokhoz általában 10 kA-t választanak, míg ipari létesítményeknél vagy kritikus telephelyeken 20 kA vagy annál magasabb minimális névleges érték javasolt.

3. Feszültségvédelmi szint (fel)

A csatlakoztatott berendezésen maradó feszültségérték, miután túlfeszültség áthaladt a levezetőn. Minél alacsonyabb ez az érték, annál magasabb szintű védelmet nyújt a berendezés.

Tekintettel arra, hogy a szabványos háztartási készülékek ellenállási feszültsége jellemzően 1,5 kV, a kiválasztott Up értéknek 1,5 kV-nál kisebbnek kell lennie (pl. 1,2 kV).

4. Impulzusáram (Iimp)

Elsősorban az I. osztályú kisfeszültségű túlfeszültség-levezetőkre alkalmazható, ez a paraméter az eszköz azon képességét tükrözi, hogy védelmet nyújtson a közvetlen villámcsapásokkal járó energia ellen.

Villámhárítóval felszerelt épületeknél az impulzus névleges értékének általában oszloponként legalább 12,5 kA-nak kell lennie.
