Kínai minőségi felsővezeték-szerelvény-szállító

Az egyablakos megoldásokat nyújtani képes gyártóként a Sarah Electric nemcsak az elektromos berendezések széles skáláját kínálja, hanem a kapcsolódó felsővezeték-szerelvényeket is. Ezek a különféle alkatrészek kritikus funkciókat látnak el – beleértve a csatlakozást, a rögzítést, a támasztást, a védelmet és a rögzítést –, és alapvető elemei az elektromos vezetékek biztonságának, stabilitásának és hosszú élettartamának.

Elsődleges funkciók

1. Vezetékek rögzítése

A felsővezetéki szerelvények közül bizonyos alkatrészek a vezetékek szilárd rögzítését szolgáljákszigetelőkvagy tornyokat, ezáltal megakadályozza a szélerő, a vibráció vagy a feszültség által okozott elmozdulást.

2. Vezetékek csatlakoztatása

A szerelvények megkönnyítik a vezetékek összekapcsolását, biztosítva az elektromos áram stabil átvitelét.

3. Mechanikai terhelésnek ellenáll

A speciális szerelvényeket úgy tervezték, hogy ellenálljanak a vonal működése során fellépő különféle mechanikai igénybevételeknek – beleértve a vezető súlyát, a szélterhelést, a jégterhelést és a húzóterhelést –, ezáltal garantálják a hosszú távú működési stabilitást.

4. Vezetők védelme

Megfelelő szerelvények alkalmazásával minimalizálható a mechanikai kopás és a vibráció okozta sérülés, ezáltal meghosszabbítható a vezetékek élettartama.

What Are the Common Categories of Overhead Line Fittings?

1. Felfüggesztés és feszítő szerelvények

Felfüggesztési bilincsek: Elsősorban érintőpólusokon használják a nagyfeszültségű vezetékek szigetelők alá történő felfüggesztésére; főleg függőleges terhelést viselnek.

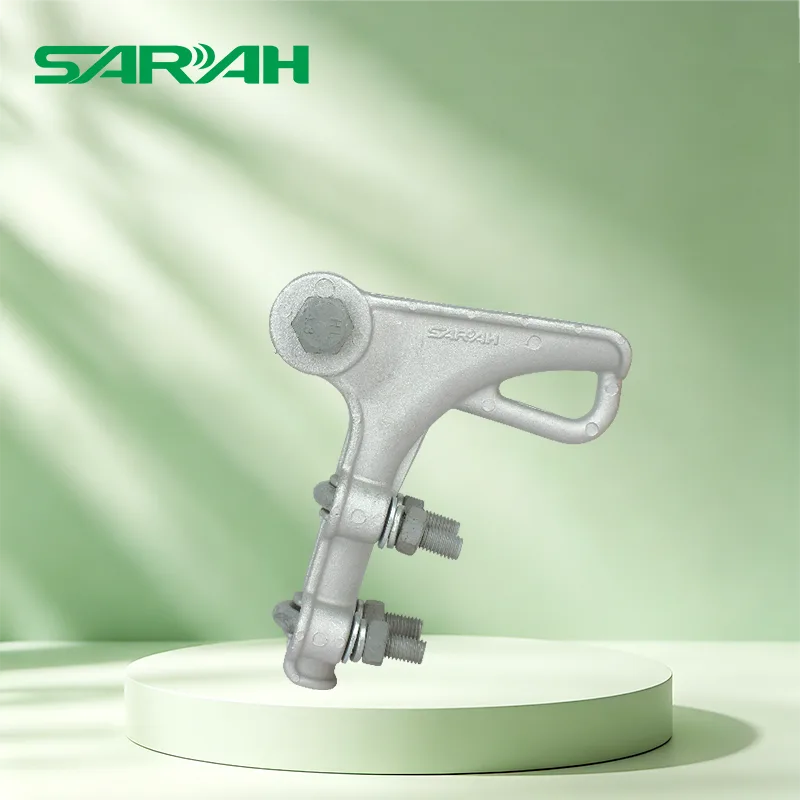

Feszítő bilincsek (feszítő bilincsek): Szögoszlopokon, sorkapocsoszlopokon vagy feszítőtornyokon használják, hogy ellenálljanak a vízszintes hosszanti feszültségnek.

2. Szerelvények csatlakoztatása és toldása

Link szerelvények: Kifejezetten fém keresztkarral ellátott szigetelők mechanikus összeszereléséhez és összekapcsolásához.

A legfontosabb példák közé tartoznak a Ball Eyes, a Socket Clevises, az U-Shackles és a PD Clevises.

Illesztési/illesztési szerelvények: Mint például a Splicing Sleeves, amelyeket úgy terveztek, hogy ellenálljanak a húzóerőknek, miközben biztosítják a kiváló elektromos vezetőképességet.

3. T-bilincsek és csatlakozók

PG bilincsek és T-bilincsek: Kifejezetten vezetékek elágazására és áthidaló csatlakozásokra használják. Bár nem viselik el a vezeték mechanikai feszültségét, rendkívül szigorú követelmények vonatkoznak rájuk az érintésállóság és az oxidáció elleni védelem tekintetében.

4. Rezgéscsillapító és védő szerelvények

Rezgéscsillapítók: Egy pár szimmetrikus fémsúlyból áll, amelyek a szigetelő végei közelében lévő nagyfeszültségű vezetékekhez vannak rögzítve; megakadályozzák a vezető hosszan tartó rezgéséből adódó mechanikai kifáradást és száltörést.

Corona/Osztályozó gyűrűk: Ultra-nagyfeszültségű távvezetékeken használják a szigetelők körüli elektromos téreloszlás módosítására, ezáltal megakadályozva a nagyfeszültségű koronakisülést és az elektromos szikrázást.

Hogyan integrálhatók a felsővezeték-szerelvények az elektromos berendezésekhez?

1. Integráció a transzformátorokkal

Funkció: Biztosítani atranszformátor, támogatja a nagyfeszültségű vezetékeket, és biztonságos kapcsolatot biztosít a vezeték és a berendezés között.

Kapcsolódó szerelvények: Transzformátor tartókonzolok, vezetőbilincsek, felfüggesztő szerelvények és feszítőszerelvények.

2. Integráció biztosítékkivágásokkal

Funkció: A biztosítékkikapcsolás rögzített alátámasztására és a nagyfeszültségű oldalsó vezetékek biztonságos csatlakozásának biztosítására.

Kapcsolódó szerelvények: Fuse cutout mounting brackets, metal hangers, and conductor clamps.

3. Integráció túlfeszültség-levezetőkkel

Funkció: A túlfeszültség-levezető rögzítéséhez és a földelővezeték csatlakoztatásához, ezzel megakadályozva, hogy a villámcsapások károsítsák az elektromos berendezéseket.

Kapcsolódó szerelvények: Surge arrester mounting brackets, bolt fasteners, and grounding fittings.

4. Integráció szigetelőkkel

Funkció: Vezetők biztonságos csatlakoztatása szigetelőkkel, megkönnyítve a vezeték felfüggesztését, feszítését és elágazását.

Kapcsolódó szerelvények: Felfüggesztő bilincsek, feszítőbilincsek és páncélrudak.

5. Integráció szakaszoló kapcsolókkal

Funkció: A szakaszolókapcsoló felszereléséhez és alátámasztásához, biztosítva a megbízható csatlakozást a működtető mechanizmus, a gyűjtősínek és a vezetékek között.

Kapcsolódó szerelvények: Szigetelő tartókonzolok, fém csatlakozóelemek és működtető rúdrögzítők.

Kiválasztási és telepítési javaslatok

1. Válassza ki az Anyagokat a feszültségszint alapján

≤33kV: Tűzihorganyzott acél vagy nagy szilárdságú alumíniumötvözet opciók állnak rendelkezésre.

66 kV: Nagy korrózióállóságú és kiváló mechanikai szilárdságú fémanyagok ajánlottak.

2. Válassza ki a terhelésen és a fesztávon alapuló modelleket

Hosszú fesztávú vonalak: A feszítőszerelvények és a felfüggesztő szerelvények kombinációja szükséges.

Rövid fesztávú elosztó vezetékek: Egyetlen felfüggesztés elegendő.

3. Győződjön meg az alkatrészek kompatibilitásáról

A felsővezetéki szerelvények speciális modelljei kompatibilisek a szigetelők, transzformátorkapcsok és biztosítékok méreteivel. A Sarah Electric professzionális műszaki csapata segíthet Önnek egy átfogó, egyablakos megoldás konfigurálásában.

4. Tartsa be a telepítési szabványokat

Termékeink megfelelnek mind az IEC, mind a State Grid szabványoknak. A beszerelést követően győződjön meg arról, hogy minden csavar jól meg van húzva, és nincs lazaság.

5. Végezzen rendszeres ellenőrzéseket és karbantartásokat

Rendszeresen ellenőrizze a csavarokat, hogy nincsenek-e meglazulva vagy korrózió, és ellenőrizze a vezetékek biztonságos rögzítését.

Ha az Ön projektje erős szél- és homokviszonyoknak kitett környezetben vagy tengerparti régióban található, növelni kell ezen ellenőrzések gyakoriságát.
