A Sarah Electric gyártóüzemként működik, teljesen optimalizált gyártósorokkal és stabil ellátási képességekkel. Az elektromos transzformátorok széles választékát kínáljuk – beleértve a száraz típusú és az olajba merülő modelleket is –, amelyek különböző feszültségosztályokat ölelnek fel. Ezeket a megoldásokat úgy tervezték, hogy alkalmazkodjanak a mérnöki forgatókönyvek széles spektrumához, elősegítve a hatékony energiaátvitelt és -elosztást mind a lakossági, mind az ipari alkalmazásokban.

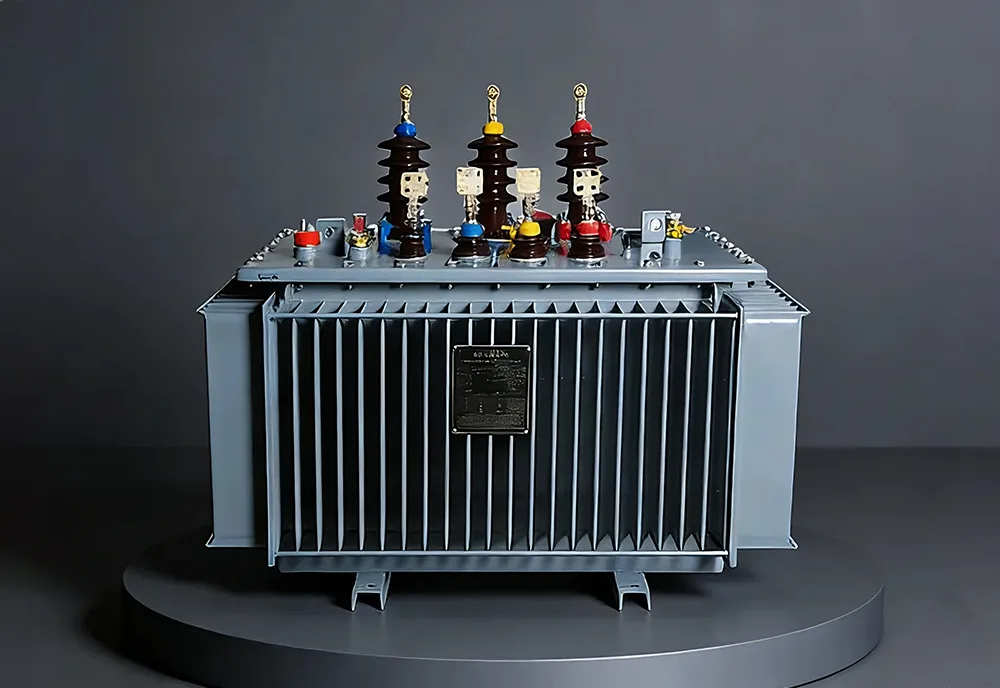

Hogyan működik az elektromos transzformátor?

A transzformátorok robusztus belső szerkezettel rendelkeznek, és elektromágneses indukciót alkalmaznak, hogy megkönnyítsék a feszültségátalakítást működés közben.

Alapfelépítésük egy zárt vasmagból és a köré tekercselt magas- és kisfeszültségű tekercsekből áll. Ha váltakozó áramot vezetnek a nagyfeszültségű oldalra, váltakozó mágneses mező keletkezik a vasmagban. Mivel ez a mágneses tér áthalad a kisfeszültségű oldalon, új váltakozó feszültséget indukál a kisfeszültségű tekercseken belül.

A bemeneti és kimeneti tekercsek fordulatszámának beállításával a transzformátor precízen le tudja csökkenteni a feszültséget, így megfelel a projekt speciális követelményeinek.

Melyek az elektromos transzformátorok különböző típusai?

1. Elosztó transzformátor

Jellemzők: Az elosztóvezetékek végére telepítve; hosszú távú folyamatos működésre képes; a kapacitások jellemzően 25 kVA és 5000 kVA között mozognak.

Funkció: A középfeszültséget kisfeszültségűvé alakítja.

Közös alkalmazások: Lakóépületek, kereskedelmi épületek, vidéki elektromos hálózatok, ipari parkok stb.

2. Erőátviteli transzformátor

Jellemzők: Nagy kapacitás; magas működési hatékonyság; alkalmas nagyfeszültségű vagy ultramagas feszültségű rendszerekhez.

Funkció: Felelős a nagyfeszültségű teljesítmény fokozásáért vagy leállításáért.

Közös alkalmazások: Áramtermelő erőművek, villamosenergia-átviteli hálózatok és nagyméretű alállomások.

3. Olajba merülő transzformátor

Jellemzők: Hűtésre és szigetelésre szigetelőolajat használ; erős hőelvezetési képességgel, kiváló túlterhelési képességgel és stabil működéssel rendelkezik.

Közös alkalmazások: Áramelosztó rendszerek, ipari gyártólétesítmények, új energiaerőművek és kültéri telepítési környezetek.

4. Száraz típusú transzformátor

Jellemzők: Nem használ szigetelő olajat; levegőre vagy epoxigyantára támaszkodik a szigeteléshez és a hőelvezetéshez; kiváló tűzállóságot, biztonságot és környezetbarátságot kínál.

Közös alkalmazások: Nagy gyalogos forgalommal rendelkező területek, kórházak, iskolák és más kritikus zónák.

5. Pólusra szerelhető transzformátor

Jellemzők: Közműoszlopokra szerelve; minimális földterületet igényel; alacsony kezdeti beruházási költségekkel jár.

Közös alkalmazások: Vidéki és elővárosi áramelosztó rendszerek.

6. Padra szerelhető transzformátor

Jellemzők: Teljesen zárt szekrény kialakítással rendelkezik; földszinti beton alátétre szerelve; magas biztonságot, kiváló védelmet nyújt a külső elemek ellen, és alacsony zajszintet kínál.

Közös alkalmazások: Kereskedelmi kerületek és lakóközösségek városi területeken.

7. Elszigetelő transzformátor

Jellemzők: Az elektromos leválasztás révén csökkenti az elektromos interferenciát; A bemeneti és kimeneti áramkörök teljes szétválasztásával rendelkezik.

Funkció: Növeli a berendezések biztonságát és javítja az áramminőséget.

Közös alkalmazások: Orvosi berendezések, automatizálási vezérlőrendszerek, precíziós műszerek és kommunikációs eszközök.

8. Kemence transzformátor

Jellemzők: Ultra-nagy áramkimenetre képes; erős rövidzárlatálló képességgel és nagy ütésállósággal rendelkezik.

Funkció: Nagy energiafogyasztású berendezéseket lát el árammal, például elektromos ívkemencéket és olvasztókemencéket.

Közös alkalmazások: Acélgyárak, kohászati ​​ipar és színesfém-feldolgozó létesítmények.

Gyors összehasonlító táblázat

Miért nélkülözhetetlenek a transzformátorok a modern társadalom számára?

Mivel a villamosenergia-rendszerek megfelelő működése teljes mértékben a transzformátorokon múlik; az erőművektől a végfelhasználókig gyakorlatilag minden kilowattóra áramnak át kell haladnia egy transzformátoron.

A nagy hatásfokú transzformátorok nem csak a feszültség átalakítását segítik elő, hanem a felhasználókat abban is segítik, hogy:

● Az erőátvitel hatékonyságának növelése

● Minimalizálja az energiaveszteséget

● Biztosítsa a berendezés biztonságát

● A tápegység stabilitásának javítása

● Csökkentse a hosszú távú működési költségeket

Hogyan válasszuk ki a transzformátor feszültségét?

I. A nagyfeszültségű oldalfeszültség kiválasztása

A transzformátor nagyfeszültségű oldalán lévő feszültség a helyi elektromos hálózat szerkezetétől függ; pontosan meg kell egyeznie a közcélú hálózat vagy a projektterületet kiszolgáló upstream alállomás átviteli feszültségével.

Kérjük, olvassa el a következő feszültségre vonatkozó irányelveket – az adott ország, régió és projekt követelményei alapján –, vagy forduljon közvetlenül a Sarah Electrichez:

11 kV: Egyesült Királyság, Délkelet-Ázsia, Afrika, Ausztrália, India és más, Nemzetközösség-alapú elektromos rendszereket használó régiók.

33 kV / 35 kV: Általában nagy ipari parkokban, közepes méretű alállomásokban vagy új energiagyűjtő rendszerekben használják.

10 kV / 20 kV: Kína szárazföldi része és egyes európai országok.

13,8 kV / 4,16 kV: Széles körben használják Észak-Amerikában (USA szabványok) és Dél-Amerika egyes részein.

II. Kisfeszültségű oldalfeszültség kiválasztása

A transzformátor kisfeszültségű oldalán lévő feszültség a végfelhasználói terheléstől függ; meg kell egyeznie az általa kiszolgált gyári gyártósorok, kereskedelmi épületek vagy lakossági elektromos hálózatok névleges üzemi feszültségével.

Ipari háromfázisú áramellátás: Nehéz gépek, villanymotorok, változtatható frekvenciás hajtások (VFD) stb.

Ha a projekt olyan régióban található, amely elfogadja a Nemzetközi Elektrotechnikai Bizottság (IEC) szabványait, akkor általában a 400 V-ot (vagy a régebbi szabványok szerint 415 V-ot) választják.

Ha a projekt Észak-Amerikában található (USA szabványok), 480 V vagy 208 V feszültségre lehet szükség.

Lakossági / egyfázisú áramellátás: Világításhoz, irodai berendezésekhez és normál háztartási gépekhez használják.

Általánosan választható a 220 V, 230 V vagy 240 V.

Új projektet kell indítania? Azonnal adja meg a következő információkat, és Sarah Electric azonnal válaszol Önnek:

✓ Elsődleges feszültség

✓ Szekunder feszültség

✓ Szükséges kapacitás (kVA)

✓ Frekvencia (50 Hz vagy 60 Hz)

✓ Telepítési környezet (beltéri vagy kültéri)

✓ Magasság

✓ A projekt helyszíne (ország)

Megbízható gyártót és beszállítót keres dobozos alállomásokhoz? A Sarah Electric személyre szabott megoldásokat kínál gyárilag előre gyártott, moduláris és teljesen zárt kültéri kialakítással. A berendezés korrózióálló, nedvességálló és lopásálló, így ideális városi elosztóhálózatokhoz, ipari alkalmazásokhoz, új energetikai szektorhoz és átmeneti áramellátási igényekhez.

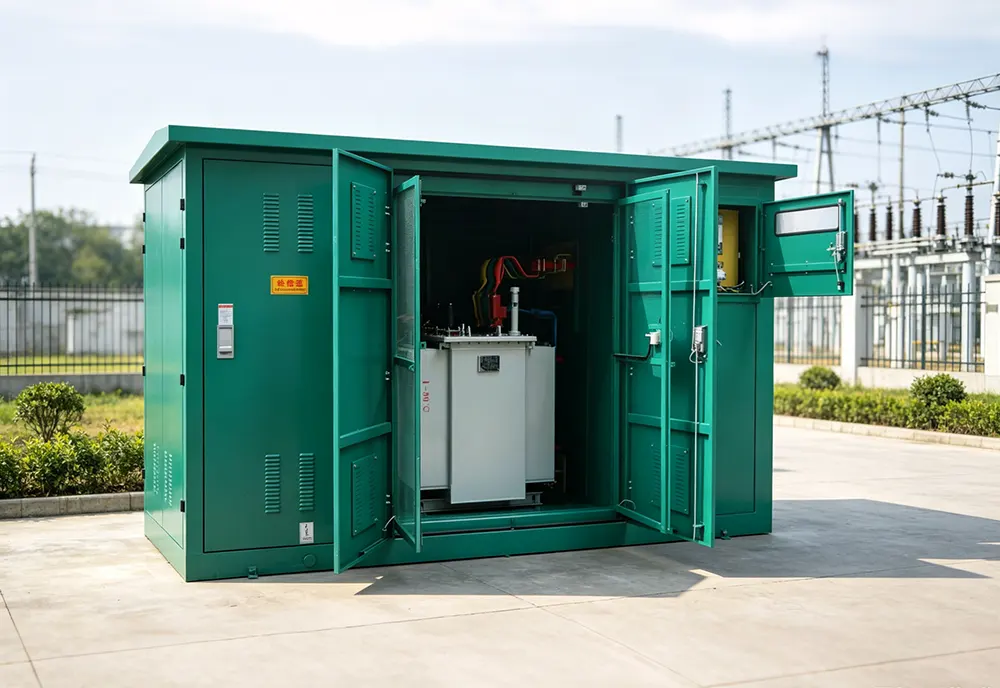

Mi a doboz típusú alállomás működési elve?

1. Alapvető munkafolyamat

Egy tipikus 10kV/0.4kV-os dobozos alállomást példának véve a munkafolyamat a következőképpen foglalható össze: Középfeszültségű hálózat (10kV) → Nagyfeszültségű kapcsolóberendezések → Elosztó transzformátor → Kisfeszültségű kapcsolóberendezések → Felhasználói berendezések (400V).

2. Az egyes komponensek működési elvei

● Tápbemenet a nagyfeszültségű oldalon

A doboz típusú alállomás először egy nagyfeszültségű bejövő vezetéken keresztül csatlakozik az elektromos hálózathoz. A nagyfeszültségű oldal elsősorban az elektromos energia vételéért a hálózatból, az áramellátás vezérléséért (be-/kikapcsolás), valamint a transzformátor védelméért felelős.

● Vezérlés és védelem nagyfeszültségű kapcsolóberendezésen keresztül

Az alállomásba való belépés után a nagyfeszültségű villamos energia először a nagyfeszültségű kapcsolóberendezésen halad át.

Normál körülmények között a kapcsolóberendezés szabályozza az elektromos áram áramlását a transzformátorba. Hiba esetén a védelmi eszközök észlelik a rendellenességet, és kioldják a kapcsolóberendezést, hogy megszakítsák a hibaáramot, ezáltal védik a transzformátort és a vezetékeket, és megakadályozzák a hiba fokozódását.

● Feszültségátalakítás a transzformátor által

Ez az alállomás általános működésének központi szakasza; a transzformátor az elektromágneses indukció elvén alapuló feszültségátalakítást valósít meg.

A nagyfeszültségű elektromosság a transzformátor nagyfeszültségű tekercsébe jut, a vasmag mágneses energiát ad át, a kisfeszültségű tekercs pedig kisfeszültségű áramot ad ki. A feszültségcsökkentés a tekercsek kialakításával és a fordulatszám beállításával érhető el.

● Áramelosztás a kisfeszültségű oldalon

A transzformátor által leszorított áram a kisfeszültségű szekrénybe kerül. A kisfeszültségű kapcsolóberendezés feladata az áramelosztás, a terhelések szabályozása és a túlterhelés elleni védelem biztosítása.

Végül az áramot elosztják és ellátják olyan alkalmazásokhoz, mint a gyári berendezések, az épületvilágítás, a motorrendszerek és a töltőberendezések.

Alapfelszerelés felépítése

A dobozos alállomás három független rekeszből áll:

1. Nagyfeszültségű (HV) rekesz

Felelős a 10 kV-os vagy 35 kV-os nagyfeszültségű bejövő áram vételéért. HV terheléskapcsolók, megszakítók, biztosítékok,túlfeszültség-levezetők, valamint védelmi és mérőeszközök a tápellátás, a vezérlés és a védelem megkönnyítésére.

2. Transzformátor rekesz

A magas feszültséget (pl. 10kV/35kV) alacsony feszültségre (pl. 0.4kV) csökkenti.

A transzformátorok között megtalálhatók az olajba merülő (S13/S22) vagy száraz típusú (SCB) egységek; a kapacitás általában nem haladja meg az 1600 kVA-t (polgári alkalmazásoknál jellemzően ≤1250 kVA).

3. Alacsony feszültségű (LV) rekesz

Az áramelosztásért felelős. Itt található a kisfeszültségű főkapcsoló, a kimenő áramkörök, a meddőteljesítmény kompenzáció (kondenzátorszekrények), az energiamérés és az intelligens felügyeleti berendezések.

4. Tokozás

Al-Zn bevonatú acéllemezekből vagy kompozit panelekből készült, ellenáll a nedvességnek, rozsdának, pornak, rágcsálóknak, tűznek és lopásnak, valamint hőszigetelő tulajdonságokkal rendelkezik.

A védettség IP23-tól IP44-ig terjed; testreszabható, és az egység megbízhatóan működik -40°C és +40°C közötti környezeti hőmérsékleten.

Melyek a doboz típusú alállomások alkalmazási forgatókönyvei?

1. Városi nyilvános elosztóhálózatok: Lakótelepek, kereskedelmi sétálóutcák, mélygarázsok, valamint városi utak és alagutak világítása.

2. Új energiatermelés: Központosított fotovoltaikus (PV) erőművek és szárazföldi/tengeri szélerőművek (lépcsős és hálózati csatlakozási csomópontokként).

3. Ipar és infrastruktúra: Bányászati ​​területek, petrolkémiai zónák, elektromos járművek szupertöltési csomópontjai és adatközpontok.

4. Ideiglenes és vészhelyzeti áramellátás: Ideiglenes áramellátás építkezéseken és gyors, mobil energiaellátás a katasztrófa utáni vészhelyzeti reagáláshoz.

Doboz típusú alállomások vs. hagyományos alállomások: különbségek

Sarah Electric értékesítés utáni műszaki támogatás

1. Helyszíni telepítési és üzembe helyezési útmutató

A projektszerződés követelményeinek megfelelően a Sarah Electric vezető villamosmérnököket küldhet a tengerentúli projekthelyekre, hogy felügyeljék a dobozos alállomások telepítését és tesztelését.

Segítünk ügyfeleinknek az áramköri ellenállástesztek, a feszültségállósági tesztek (Hi-Pot tesztek), az SF6 gáztömörség-ellenőrzések és a mikroprocesszor alapú védelmi relék beállításának ellenőrzésében.

2. Távoli szakértői támogatási rendszer

A Sarah Electric több mint 20 éves tapasztalatát felhasználva létrehozott egy speciális technikai támogatási csapatot, amely 24 órán belül gyors válaszokat és előzetes hibaelhárítási terveket tud nyújtani.

Távoli útmutatást kínálunk videó linken keresztül, hogy segítsük a helyszíni O&M személyzetet a berendezések ellenőrzésében és hibaelhárításában.

3. Ügyfél O&M képzés

Képzést nyújtunk tengerentúli áramszolgáltatóknak és helyi mérnöki csapatoknak a következő területeken:

● A berendezés biztonságos üzemeltetési eljárásai (a hibás működés megelőzése és az "Öt-megelőző" reteszelő rendszerek).

● Megelőző karbantartás (PM) ellenőrző listák.

● Részleges kisülés (PD) monitorozás és infravörös termográfia vizsgálati módszerek.

GYIK

K: A Sarah Electric dobozos alállomási burkolatai ellenállnak az extrém körülményeknek?

V: Házaink testreszabott, nagy teherbírású korróziógátló és védőszerkezetekkel rendelkeznek, amelyek extrém környezeti körülményekhez lettek szabva:

1. Anyagválasztás: Az opciók között szerepel tűzihorganyzott acél, Al-Zn ötvözetlemezek, rozsdamentes acél (304/316L) vagy GFRC kompozit cementpanelek.

2. Korróziógátló bevonat: A felületeket nagy teherbírású porbevonattal látják el, hogy ellenálljanak a parti sópermettel szembeni korróziónak.

3. Környezetvédelem: Automata hőmérséklet/páratartalom-szabályozókkal és fűtő/páramentesítőkkel felszerelt; szendvics szigetelőpanelekkel kombinálva megakadályozzák a fagyást a hideg területeken és a páralecsapódás okozta rövidzárlatokat a magas páratartalmú helyeken.

K: Száraz típusú vagy olajos transzformátort válasszak az alállomáshoz?

V: Ez a telepítési környezet tűzbiztonsági követelményeitől és az Ön költségvetésétől függ:

1. Száraz típusú transzformátor: Lángálló, önkioltó, és nem jelent olajszennyeződés veszélyét. Alkalmas lakott területek (kereskedelmi központok, toronyházak) közelébe, pincébe vagy szigorú tűzbiztonsági követelményekkel rendelkező helyekre történő beépítésre.

2. Olajba merülő transzformátor: Kiváló hőelvezetést, erős túlterhelési kapacitást és magas költséghatékonyságot kínál, viszonylag alacsony karbantartási költségek mellett. Alkalmas kültéri nyilvános elosztó hálózatokhoz, ipari parkokhoz és távoli fotovoltaikus vagy szélerőművekhez.

K: Hogyan válasszak az európai és az amerikai típusú dobozos alállomások közül?

V:

Európai stílusú: Külön rekeszekkel rendelkezik a nagy/kisfeszültségű kapcsolóberendezések és atranszformátor; rugalmas konfigurációt, átfogó védelmet és egyszerű karbantartást kínál, de nagyobb a helyigénye. Alkalmas városi lakóövezetekhez és ipari/bányászati ​​vállalkozásokhoz.

Amerikai stílusú: a nagyfeszültségű kapcsolóberendezésnek és a transzformátornak közös olajtartálya van; kompakt méret (kb. az európai stílus 1/3-a), olcsóbb és teljesen zárt/karbantartásmentes, bár a karbantartáshoz való hozzáférés nehezebb és a védelmi funkciók egyszerűbbek. Alkalmas tengerparti területekre, szélerőművekre és korlátozott helyekre.

A kapcsolóberendezések a Sarah Electric által kínált termékcsaládok egyike, amely nagyfeszültségű és alacsony feszültségű alkalmazásokra egyaránt kiterjed. Elektromos berendezési megoldásainkon belül ez a termékcsalád szabályozza az áramkörök kapcsolását, és hiba esetén gyorsan megszakítja a rendellenes áramokat, ezáltal véditranszformátorok, kábelek, áramfejlesztő berendezések és elektromos terhelések.

Mik a kapcsolóberendezések funkciói?

1. Vezérlő funkció

Az üzemeltetési és karbantartási igények kielégítése érdekében a kapcsolóberendezések bármikor csatlakoztathatnak vagy leválaszthatnak bizonyos nagy- és kisfeszültségű vezetékeket – például egy adott terület áramellátását a karbantartással kapcsolatos kimaradások során.

2. Védelmi funkció

Villámcsapás, rövidzárlat vagy súlyos túlterhelés esetén a belső intelligens védelmi eszközök azonnal kioldják a megszakítót, leválasztják a hibás szakaszt és megvédik az értékes, későbbi eszközöket, például transzformátorokat és motorokat.

3. Biztonsági szigetelés

Látható vagy nagyon megbízható fizikai lekapcsolási pontot biztosít, biztosítva, hogy a nagyfeszültségű áram véletlenül se kerüljön feszültség alá, miközben a karbantartó személyzet a föld alatt vagy a közműoszlopokon dolgozik.

Kulcsfontosságú komponensek

1. Áramköri megszakító

Funkció: Normál esetben terhelési áramot állít elő és szakít meg; megszakítja a rövidzárlati áramot.

Gyakori típusok: vákuum megszakító, SF₆ megszakító, levegős megszakító.

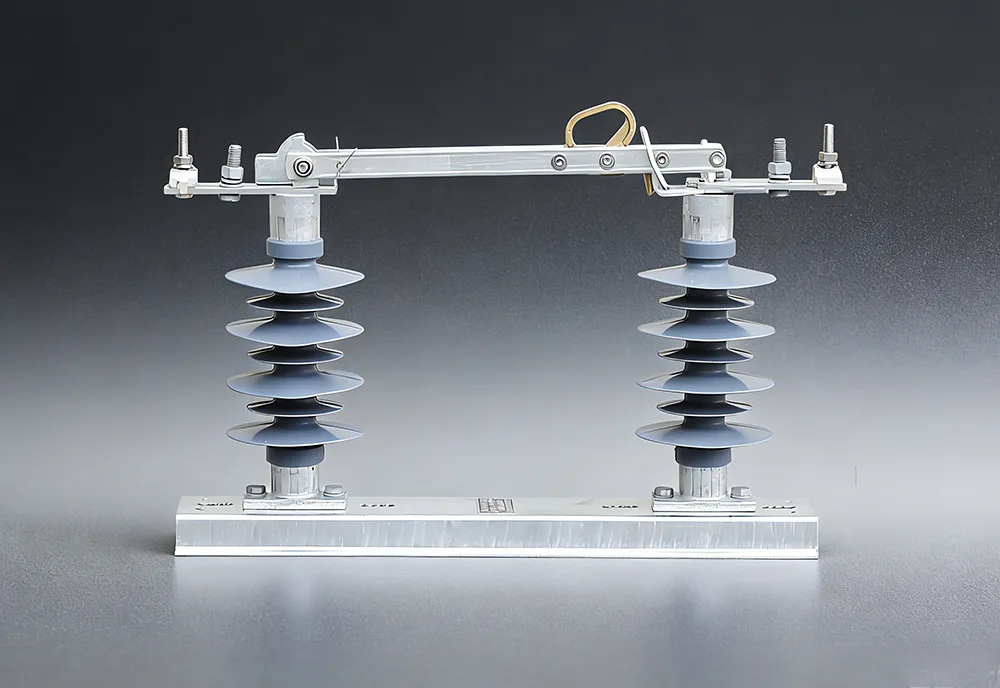

2. Válassza le a kapcsolót

Funkció: látható töréspontot biztosít a szigeteléshez a karbantartás során.

Jellemző: A nagy hibaáramokat nem tudja megszakítani.

3. Gyűjtősín

Feladata: elektromos energiát gyűjt és oszt el; elsődleges áramvezető alkatrészként szolgál a kapcsolóberendezésen belül.

4. Védelmi relé

Funkció: Érzékeli a rendellenes áramot, abnormális feszültséget és a testhibákat, és kioldójeleket küld a megszakítónak.

5. CT/PT

CT (áramtranszformátor): Árammérésre és védelmi jelek biztosítására szolgál.

PT (potenciáltranszformátor): feszültség mérésére és feszültségvédelem biztosítására szolgál.

Melyek a kapcsolóberendezések általános osztályozása?

● Feszültségszint szerint osztályozva

● A telepítés helye szerint

Beltéri típus: Áramelosztó vagy kapcsolóberendezési helyiségekbe telepítve; alacsonyabb behatolásvédelmi követelmények.

Kültéri típus: Kültérre szerelhető; víz-, por- és korrózióállóságot igényel.

● Szigetelő közeggel

Légszigetelt kapcsolóberendezés (AIS): Levegőt használ szigetelő közegként; nagyobb lábnyom; kiforrott technológia.

SF₆ gázszigetelt kapcsolóberendezés (GIS): SF₆ gázt használ szigetelésre és ívoltásra; kompakt méret; szűkös helyekre alkalmas.

Szilárd szigetelésű kapcsolóberendezések: Szilárd szigetelőanyagokat, például epoxigyantát használ; karbantartásmentes.

A kapcsolóberendezések és a kapcsolódó berendezések közötti különbségek

Üzemeltetési biztonsági óvintézkedések

▷ Személyi biztonság

1. A kezelőknek megfelelő egyéni védőfelszerelést (PPE) kell viselniük – beleértve a szigetelő kesztyűt, szigetelő csizmát, védősisakot és védőszemüveget – a kapcsolóberendezésen végzett bármilyen művelet során.

2. A nagyfeszültségű berendezések üzemeltetésekor a megfelelő feszültségszintre méretezett feszültségérzékelőt kell használni a feszültség hiányának ellenőrzésére.

3. Karbantartás előtt végre kell hajtani a négy lépésből álló biztonsági eljárást: Kikapcsolás → Feszültség ellenőrzése → Földelés → Figyelmeztető táblák elhelyezése.

4. A nagyfeszültségű kapcsolóberendezés helyiségébe egyedül bemenni szigorúan tilos.

5. Miután kinyitotta a szekrényajtót, ellenőrizze, hogy a berendezés feszültségmentes-e és földelve van-e, mielőtt belépne.

▷ Berendezések biztonsága

1. A védelmi beállításokat nem szabad önkényesen módosítani; minden módosítás műszaki engedélyt igényel.

2. A tartalék rekeszekben lévő szakaszolókat és földelő kapcsolókat a megfelelő helyzetben kell tartani és le kell zárni.

3. A szekrényben nem szabad szerszámot vagy törmeléket hagyni.

4. Nem szabad áram alá helyezni, amíg a kábelrekesz ajtaja nincs bezárva.

5. Akadályozza meg, hogy kis állatok bejussanak a szekrénybe; ajánlott a kábelbevezetési pontok lezárása és rágcsálók elleni védőfalak felszerelése.

▷ Vészhelyzeti reagálási eljárások

1. Tűz a szekrényben: Azonnal húzza ki a tápellátást; használjon CO₂ vagy száraz poroltót; víz használata szigorúan tilos.

2. SF₆ gázszivárgás: A személyzetnek azonnal ki kell ürítenie és ki kell szellőztetnie a területet; kármentesítésre csak gázálarc viselése mellett lehet bemenni.

3. A megszakító meghibásodása: Ne erőltesse meg az ismételt zárási kísérleteket; a folytatás előtt vizsgálja meg és szüntesse meg az okot.

4. Gyújtósín rövidzárlati kioldás: Keresse meg a hibapontot, szüntesse meg a hibát, majd szakaszonként próbálja meg visszaállítani az áramellátást.

GYIK

K: Melyek a szakaszolókra és megszakítókra vonatkozó szigorú működési sorrendi követelmények?

V:

Kikapcsolási sorrend: Először nyissa ki a megszakítót (megszakító áram) → majd nyissa ki a terhelési oldali szakaszolót → végül nyissa ki a tápoldali szakaszolót.

Bekapcsolási sorrend: Először zárja le a tápoldali szakaszolót → majd a terhelési oldali szakaszolót → végül zárja le a megszakítót.

Aranyszabály: A szakaszolókat soha nem szabad terhelés alatt működtetni.

K: Milyen kulcsparaméterekre van szükség a kapcsolóberendezések vásárlásakor?

V: Kérjük, adja meg a következőket Sarah Electricnek:

Rendszerparaméterek: Névleges feszültség, maximális üzemi feszültség, névleges frekvencia.

Áramparaméterek: Névleges áram a fő- és leágazó gyűjtősínekhez, névleges rövid idejű ellenállási áram (pl. 25kA/4s), névleges maximális ellenállási áram.

Környezeti feltételek: Beépítés helye (beltéri/kültéri), ​​maximális/minimális környezeti hőmérséklet, magasság, szennyezettségi szint.

Konfigurációs részletek: Elsődleges kapcsolási rajz (egysoros diagram), másodlagos vezérlési vázlat, védelmi konfigurációs követelmények.

K: A Sarah Electric kapcsolóberendezései zökkenőmentesen integrálhatók SCADA vagy intelligens hálózati rendszerekkel?

V: Igen. Kapcsolóberendezésünk másodlagos vezérlőrekeszében alapfelszereltség a mikroprocesszor-alapú integrált védelmi relék, amelyek támogatják az olyan főáramú nemzetközi tápkommunikációs protokollokat, mint az IEC 61850, a Modbus-RTU/TCP és a DNP3.0.

A beépített, nagy pontosságú CT/VT műszertranszformátorokkal és motoros működési mechanizmusokkal kombinálva a rendszer közvetlenül továbbíthatja az áram-, feszültség-, kapcsolóállapot- és hibariasztásokat a fő vezérlőterembe vagy a felhőalapú SCADA-rendszerekbe, lehetővé téve a távoli telemetriát, távjelzést és távvezérlést.

A Sarah Electric túlfeszültség-levezetőket gyárt és szállít Kínában. Termékeink megvédik a transzformátorokat és más drága áramellátó berendezéseket a túlfeszültség okozta károktól; képesek gyorsan reagálni veszélyes feszültségek fellépésére, ezáltal minimálisra csökkentik a berendezés károsodásának kockázatát és biztosítják az áramellátó rendszerek stabil működését.

Mi a túlfeszültség-levezető elsődleges funkciója?

1. Nagyfeszültségű túlfeszültségek elfogása

Amikor egy elektromos hálózatot villámcsapás ér, vagy belső kapcsolási túlfeszültséget tapasztal, az ultranagy feszültségű impulzusok – amelyek elérik a normál üzemi feszültség többszörösét vagy akár tízszeresét is – azonnal generálódnak a hálózaton belül; védőfelszerelésre van szükség ezeknek a túlfeszültségeknek az elfogására.

2. Biztonságos átirányítás a földre

Védelem nélkül ezek a nagyfeszültségű túlfeszültség-hullámok azonnal átlyukadnának a tekercs szigeteléséntranszformátorok, ami a berendezés kiégéséhez vagy akár robbanáshoz vezethet.

A túlfeszültség-levezető néhány mikroszekundumon belül reagál, hogy biztonságosan terelje ezeket a hatalmas, pusztító áramokat a földbe.

3. Automatikus visszatérés a normál működéshez

Amint a túlfeszültség lecsökken, és az elektromos hálózat visszaáll a normál üzemi feszültségére, a túlfeszültség-levezető azonnal visszaáll nagy impedanciájú állapotba, biztosítva ezzel, hogy a normál energiaátvitel változatlan maradjon.

Milyen problémákat oldhatnak meg a túlfeszültség-levezetők?

1. probléma: Villám-túlfeszültség okozta berendezéskárosodás

Amikor a villám közvetlenül a távvezetékekbe ütközik – vagy amikor a légköri kisülések hatalmas áramot indukálnak a vezetékeken belül –, azonnali nagyfeszültségű túlfeszültség-hullámokat generál, amelyek elérik a tíz vagy akár több százezer voltot.

Megoldásunk: A túlfeszültség-levezetők nanomásodperceken belül reagálnak, és gyorsan átváltanak vezetőképes állapotba, hogy biztonságosan tereljék a villámáramot a talajba.

2. probléma: Kapcsolási túlfeszültségek által kiváltott rendszeroszcillációk

Hálózati műveletek során – mint például nagy terhelések lekapcsolása vagy terheletlen transzformátorok kikapcsolása – az induktív és kapacitív alkatrészek közötti energiacsere belső kapcsolási túlfeszültségeket idézhet elő a rendszeren belül.

Megoldásunk: A túlfeszültség-levezetők kivételes nemlineáris energiaelnyelő képességgel rendelkeznek, hatékonyan ellaposítják az ezen belső kapcsolási műveletek által okozott feszültségtranzienseket és stabilizálják a rendszer feszültségét.

3. probléma: Jelentős gazdasági veszteségek és bírságok áramkimaradásokból

Ha egy transzformátor vagy más kritikus nagyfeszültségű berendezés megsérül egy túlfeszültség okozta meghibásodás miatt, az gyakran kiterjedt, hosszan tartó áramkimaradásokhoz vezet.

Megoldásunk: A túlfeszültségek biztonságos elvezetésével készülékeink biztosítják a teljes áramelosztó hálózat folyamatos működését, ezáltal minimalizálva az áramkimaradások kockázatát.

4. probléma: Rendszerbiztonsági veszélyek zord éghajlati és összetett hálózati környezetekben

A heves zivataroknak kitett régiókban (például Délkelet-Ázsia esős évszakos zónáiban vagy afrikai bányászati ​​területeken) – vagy erősen ingadozó áramhálózatokkal rendelkező területeken – a szabványos áramellátó berendezések nagyon érzékenyek a gyakori szigetelési villanásokra vagy rövidzárlati hibákra.

Megoldásunk: A Sarah Electric által gyártott túlfeszültség-levezetők kiváló minőségű kompozit szigetelőházakkal rendelkeznek, amelyek kiváló ellenállást biztosítanak a szennyeződésekkel, nedvességgel és robbanásveszélyekkel szemben.

Típus összehasonlítás

GYIK

K: 11 kV-os áramellátó rendszerhez kompozit szigetelésű vagy porcelán szigetelésű túlfeszültség-levezetőt válasszak?

V: Ha előnyben részesíti a könnyű kialakítást, az egyszerű telepítést és a robbanásbiztos biztonságot, erősen ajánljuk a kompozit szigetelésű túlfeszültség-levezetőket.

Ha az alkalmazása hagyományos infrastruktúrát érint, és rendkívül hosszú élettartamra van szüksége, a porcelán szigetelésű túlfeszültség-levezetők maradnak a klasszikus választás.

Mindkét típusú terméket gyártunk, és személyre szabott kiválasztási javaslatokat tudunk adni a projekt konkrét környezeti feltételei alapján.

K: A Sarah Electric túlfeszültség-levezetői ellenállnak a szélsőséges időjárási viszonyoknak?

V: Igen. Termékeink ellenállnak a heves esőknek, a magas sótartalmú ködnek és az extrém hidegnek; teljesen tömített kialakításuk biztosítja, hogy a belső cink-oxid varisztorok védve maradjanak a nedvességtől.

K: Az Ön túlfeszültség-levezetői alkalmasak fotovoltaikus (PV) és új energetikai projektekhez?

V: Abszolút. A napelemes erőműveket és a szélerőműveket jellemzően a szabadban telepítik, így érzékenyek a villámcsapásra és a feszültségingadozásokra; ezért a védelem biztosításához nagy teljesítményű túlfeszültség-levezetőkre van szükségük.
