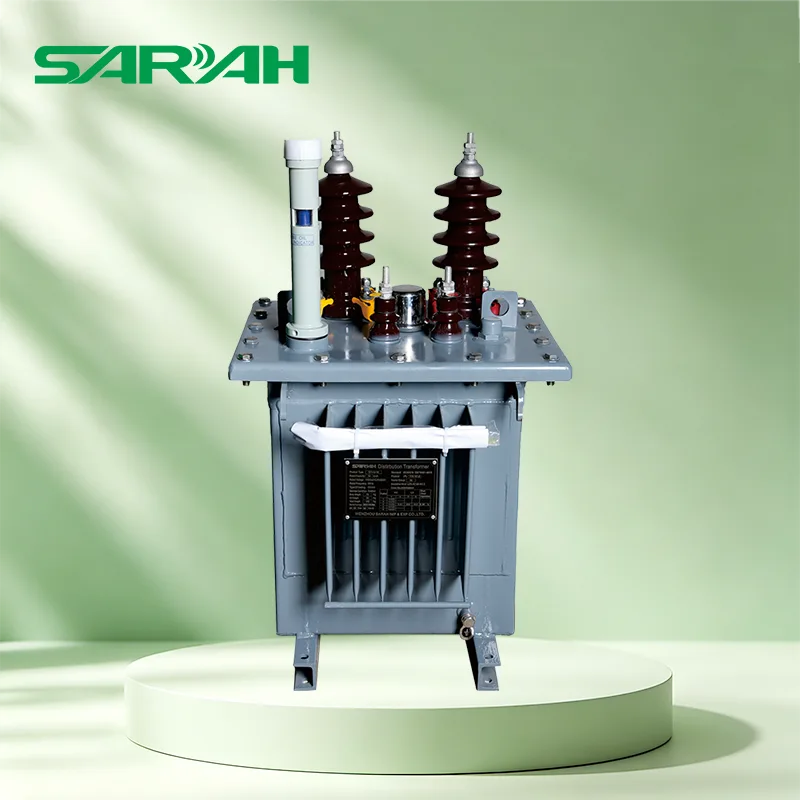

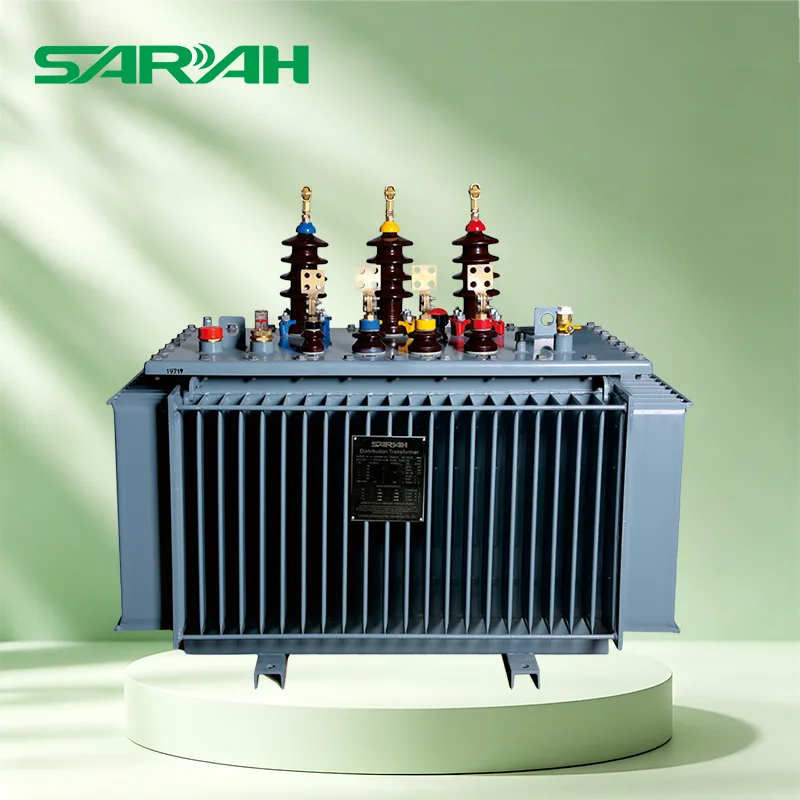

24KV olajmerített elosztó transzformátor

A Sarah Electric fejlett elektromágneses szimulációs technológiára támaszkodik a vasmag szerkezetének optimalizálása érdekében, és kiváló minőségű hidegen hengerelt szemcseorientált szilícium acéllemezeket használ a 24 KV-os olajba merülő elosztó transzformátor létrehozásához. Jelentősen csökkenti a hiszterézisveszteséget és az örvényáram-veszteséget, az üresjárati veszteséget több mint 30%-kal optimalizálja a nemzeti szabványhoz képest.

A hosszú távú üzemeltetés jelentősen csökkentheti a vállalkozások villamosenergia-költségét, és elősegítheti a „kettős széndioxid” cél elérését. Ez egy szabványos elektromos berendezés zöld gyárak és energiatakarékos parkok számára.

A termék paraméterei

Technikai kiemelések

1. Lezárt kivitel

A Sarah Electric egy teljesen zárt, olajpárnák nélküli szerkezetet alkalmaz, amely magának az olajtartálynak a rugalmas deformációja révén kompenzálja az olajhőmérséklet-változások okozta olajtérfogat-ingadozásokat, teljesen megakadályozza a levegő, a nedvesség és a por bejutását a tartály belsejébe, késlelteti a szigetelőolaj öregedését és a vasmag korrózióját, valamint meghosszabbítja a teljesen lezárt anyag karbantartási ciklusát, jelentősen csökkenti a karbantartási és 8 éves transzformátor költségeit, és 5 évre csökkenti a karbantartási költségeket. kültéri, párás és poros környezetben.

2. Nagy tolerancia, szilárdság és termikus stabilitás

A 24KV olajmerített elosztó transzformátor kiváló rövidzárlati szilárdsággal és termikus stabilitással rendelkezik, és ellenáll a hirtelen terhelési ütéseknek és feszültségingadozásoknak, hogy biztosítsa a megszakítás nélküli tápellátást; Széles hőmérsékleti tartományban történő működésre tervezték, stabilan működik -40 ℃ és +40 ℃ közötti környezetben, stabil teljesítményt biztosítva mind a súlyos hideg északi, mind a párás déli régiókban.

3. Általános tervezés és felületkezelés

Az általános elrendezés kompakt és ésszerű, tudományosan elhelyezett alkatrészekkel, mint például emelőgyűrűk, földelő csatlakozók és termináloszlopok, amelyek alkalmasak különféle szállítási és beépítési módokra, például targoncákra és darukra; A karosszéria és az üzemanyagtartály moduláris felépítése megkönnyíti a későbbi karbantartást és alkatrészcserét; A felület korróziógátló elektrosztatikus szórással van bevonva, amely UV- és rozsdaálló. Kültéri telepítéshez nem igényel további védelmet, élettartama pedig több mint 20 év.

Teljesítményparaméterek

1. Az alapvető elektromos előírások

• Névleges kapacitás: 5kVA-2500kVA teljes lefedettség, alkalmas kis kereskedelmi villamos energia nagy ipari elosztására

Feszültségszint: nagyfeszültség 6kV-13,8kV, kisfeszültség 0,4kV-0,433kV, megfelel a hazai és nemzetközi hálózati szabványoknak

• Csatlakozási mód: Támogatja a főbb csoportokat, mint például az Yyn0 és a Dyn11, alkalmazkodva az elosztórendszerek különböző vezetékezési követelményeihez

Impedancia feszültség: 4% -4,5%, hatékonyan elnyomja a rövidzárlati áramot és védi a háttérben lévő elektromos berendezéseket

2. Főbb teljesítménymutatók

Kapacitás (kVA) Terhelési veszteség nélkül (kW) Terhelési veszteség (kW) Teljes tömeg (kg) Alkalmazható forgatókönyvek

100 0,29 1,58 510 Kisüzemi, közösségi áramellátás

500 0,96 5,41 1505 Középvállalkozások és kereskedelmi komplexumok

1000 1,70 10,3 2555 Ipari Park, Városi Alállomás

2500 3,30 23,0 5100 Nagyipari és bányászati, regionális villamosenergia-hálózati csomópont

Alkalmazási forgatókönyvek

1. Az olyan iparágakban, mint a vegyipari, kohászati, mechanikai és elektronikai gyártósorok, 24KV-os olajba merülő elosztótranszformátort használnak a nagy terhelésű és nagyfrekvenciás indítási leállítási villamosenergia-igény kielégítésére, biztosítva a termelés folytonosságát.

2. A legyártott berendezések alkalmasak zord környezetekre, például bányákra, olajmezőkre és magaslati területekre. Az alacsony veszteségű transzformátorok erős védelmi képességeikkel és alkalmazkodóképességükkel stabil tápellátást biztosítanak.

Minőségbiztosítás

Minden S11 sorozatú olajba merülő elosztó transzformátor 12 szigorú folyamaton esik át, beleértve a nyersanyagok átvizsgálását, a félkész termékek tesztelését, a késztermékek öregedési vizsgálatát és a gyári feszültségellenőrzést. Mind hazai, mind nemzetközi szinten megfelel a GB, az IEC és az ANSI szabványoknak, és 18 hónapos garanciát és élethosszig tartó műszaki támogatást biztosít, így a felhasználók nyugodt szívvel vásárolhatnak és használhatnak.
