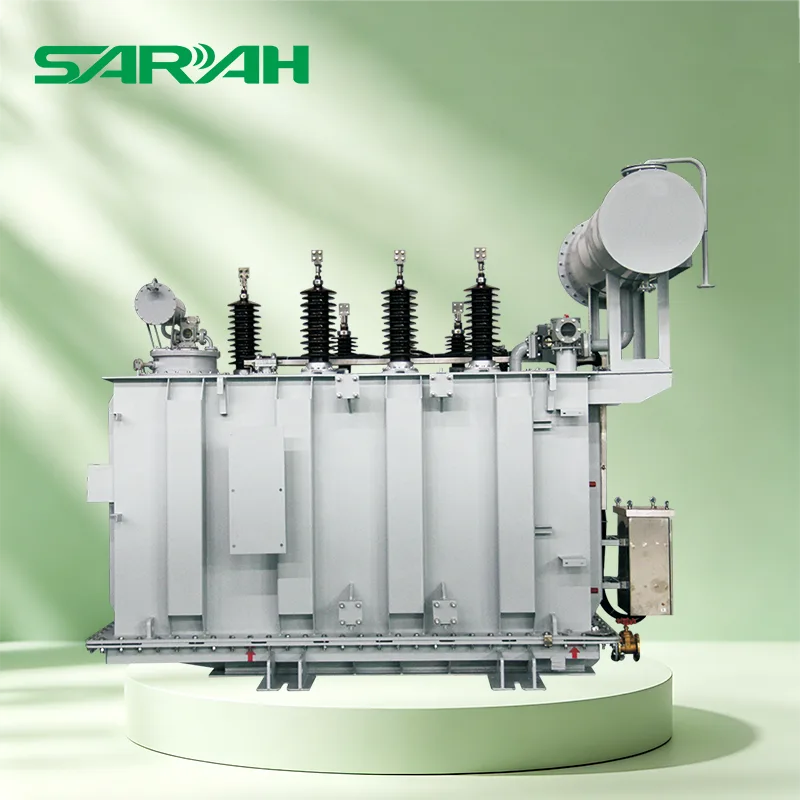

145KV teljesítmény transzformátor

A SARAH Electric által tervezett és gyártott strapabíró 145 KV-os teljesítménytranszformátor támogatja az 50/60 Hz-es kettős frekvenciát, és testreszabható boost vagy buck módokkal, hogy alkalmazkodjanak a különböző regionális áramhálózati architektúrákhoz. Ha szigorú követelményeket támaszt a szigetelőrendszerekkel, a villámimpulzus-ellenállási szintekkel és a stabil működéssel szemben olyan összetett környezetben, mint a magas hőmérséklet, magas páratartalom és a tengerparti magas sótartalmú permet, akkor forduljon hozzánk testreszabásért!

Előny

A 145KV teljesítménytranszformátor nagy mágneses vezetőképességű hidegen hengerelt szilícium acél magot és precíziós oxigénmentes réztekercset alkalmaz, optimalizált mágneses áramkör-kialakítással kombinálva, így 15-20%-kal csökkenti az üresjárati veszteséget és az ipari szabványoknál jobb terhelési veszteség-szabályozást tesz lehetővé. A hosszú távú üzemeltetés jelentősen csökkentheti a hálózati energiafogyasztást, kielégítve a zöld energia átalakítás igényeit.

A 135 kV-os olajbemerült transzformátor intelligens felügyeleti eszközökkel van felszerelve (olajhőmérséklet/tekercs hőmérséklet érzékelők, gázrelék, nyomáscsökkentő szelepek), hogy valós idejű visszajelzést adjon az üzemállapotról; A teljesen tömített hullámos olajtartály kialakítása hatékonyan elszigeteli a külső vízgőzt és a szennyeződéseket, nagymértékben csökkentve a karbantartási gyakoriságot, élettartama pedig több mint 30 év.

Teljes mértékben megfelel a nemzetközi és hazai szabványoknak, mint például az IEC 60076, ANSI/IEEE C57.12.00, GB 1094, és olyan hiteles szervezetek által tanúsított, mint az UL, CESI, KEMA, ISO stb., képes megfelelni a projektek megfelelőségi követelményeinek a világ különböző régióiban.

Alapfelépítés és konfiguráció

magkomponens

Mag: Magas mágneses vezetőképességű hidegen hengerelt szilícium acéllemezekből készül, nincs légrés a mágneses körben, csökkenti a terhelés nélküli veszteségeket és a zajt, és javítja a mágneses fluxus kihasználtságát.

Tekercselés: Többrétegű hengeres/spirális szerkezet, a tiszta réz tekercselés magas vezetőképességgel és jó hőelvezetéssel, az alumíniumhuzal tekercselés kiemelkedő költséghatékonysággal rendelkezik, és mindkettő szigetelőpapírt és szigetelőolajat használ a kettős védelem érdekében a rövidzárlat kockázatának kiküszöbölése érdekében.

Szigetelő rendszer: nagy áttörési feszültségű szigetelőolaj (letörési feszültség ≥ 35kV/2,5mm), többrétegű szilárd szigeteléssel kombinálva, kiegyenlítő szigetelési szilárdságot és hőelvezetési teljesítményt.

Hűtőrendszer: Természetes olajkeringetés + kényszerlevegő hűtés opcionális, hullámos olajtartály növeli a hőelvezetési területet, így a tekercselés és az olaj hőmérséklete biztonságos tartományon belül stabil marad.

Intelligens felügyelet és védelem

Standard konfiguráció: olajhőmérséklet/tekercselés hőmérséklet-felügyelet, gáz- és gázrelé (könnyűgáz-riasztó, nehézgáz-kioldás), nyomáskioldó szelep, olajszint-jelző.

Opcionális: Online felügyeleti terminál, részleges kisülési érzékelő, digitális hőmérséklet-szabályozó rendszer távvezérléshez és hibajelzéshez.

Alkalmazható forgatókönyvek

A nagyfeszültségű távvezetékek magfelszereléseként a 135 kV-os nagyfeszültségű transzformátorok támogatják a régiók közötti energiaelosztást és biztosítják az elektromos hálózat stabilitását.

Alkalmas 220kV/110kV/135kV átviteli és transzformációs hubokhoz, energiagyűjtési és -elosztási feladatok ellátására.

A 145KV teljesítménytranszformátorok képesek szél- és fotovoltaikus erőművek átalakítására, alkalmazkodni az új energia ingadozási jellemzőihez, és biztosítják az elektromos hálózat fogyasztási kapacitását.

Biztosítson stabil tápellátást nagy teljesítményű forgatókönyvekhez, például nagy ipari parkokhoz, bányákhoz és adatközpontokhoz.

Forgatókönyv-adaptációs tervezés

Távoli elektromos hálózat: kis veszteségű kialakítás, amely alkalmas nagy távolságú átvitelre, csökkentve az átviteli veszteségeket; A hideg- és fagyálló konfigurációkat úgy tervezték, hogy megbirkózzanak az alacsony hőmérsékletű környezetekkel.

Nagy terhelésű iparág: A terhelés alatti feszültségszabályozó funkció gyorsan alkalmazkodik a terhelés ingadozásaihoz, biztosítja a feszültség stabilitását és védi a precíziós berendezéseket.

Testreszabott szolgáltatás

Feszültségkombináció: Támogatja a testreszabott, nem szabványos magas/alacsony feszültségszinteket, és alkalmazkodik a speciális hálózati architektúrákhoz.

Kapacitásbővítés: A 31,5 MVA és a feletti ultra nagy kapacitások testreszabása a projekt követelményei szerint elvégezhető.

Speciális környezet: Speciálisan olyan extrém környezetekhez tervezve, mint a nagy tengerszint feletti magasság (>1000 m), magas hőmérséklet, erős szél és homok, hőmérséklet-emelkedéssel és beállított szigetelési paraméterekkel.

További szolgáltatások

Teljes körű technikai támogatás: egyablakos szolgáltatások nyújtása a sémaválasztástól, helyszíni felmérésen át a telepítésig és üzembe helyezésig, üzemeltetési és karbantartási oktatásig.

Értékesítés utáni garancia: 12 hónapos garanciaidő, 24 órás vészhelyzeti reagálás, globális regionális értékesítés utáni csapat közeli szolgáltatás.

Dokumentáció és képzés: Teljes körű gyári vizsgálati jelentéseket, üzemeltetési kézikönyveket és szakmai képzést biztosít az üzemeltető és karbantartó személyzet számára.

Minőségellenőrzés és tesztelés

Teljes folyamat gyártásellenőrzés

A nyersanyagbeszerzéstől (szilícium acéllemezek, szigetelőolaj, tekercsvezetők) a késztermék kiszállításáig szigorú minőségellenőrzést végeznek minden folyamatban, hogy az alapelemek megfeleljenek a minőségi előírásoknak.

Gyári vizsgálati cikkek

1. Elektromos teljesítmény vizsgálata: tekercs egyenáramú ellenállása, feszültségviszonya, csatlakozási csoport címke, üresjárati/terhelési veszteség, rövidzárlati impedancia vizsgálata.

2. Szigetelés- és feszültségállósági vizsgálatok: szigetelési ellenállás, dielektromos veszteség, villám-impulzus és indukált feszültségállósági vizsgálatok a szigetelés megbízhatóságának igazolására.

3. Mechanikai teljesítményvizsgálat: üzemanyagtartály tömítési vizsgálata, mechanikai szilárdsági vizsgálat, fokozatkapcsoló működési vizsgálata.

4. Környezeti alkalmazkodás tesztelése: magas és alacsony hőmérséklet, sópermet, rezgésszimulációs tesztelés az összetett környezetekhez való alkalmazkodóképesség ellenőrzésére.

Minden vizsgálati adatot megőrzünk és archiválunk, és hivatalos tesztjelentést adunk ki annak biztosítására, hogy a termék 100%-ban megfeleljen a szerződéses és szabványos követelményeknek.
