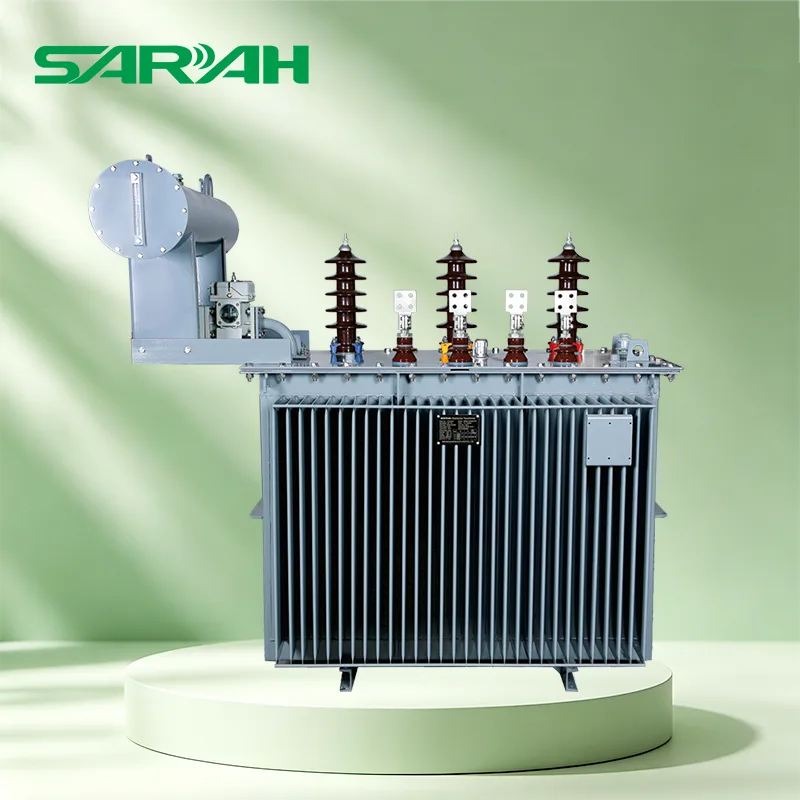

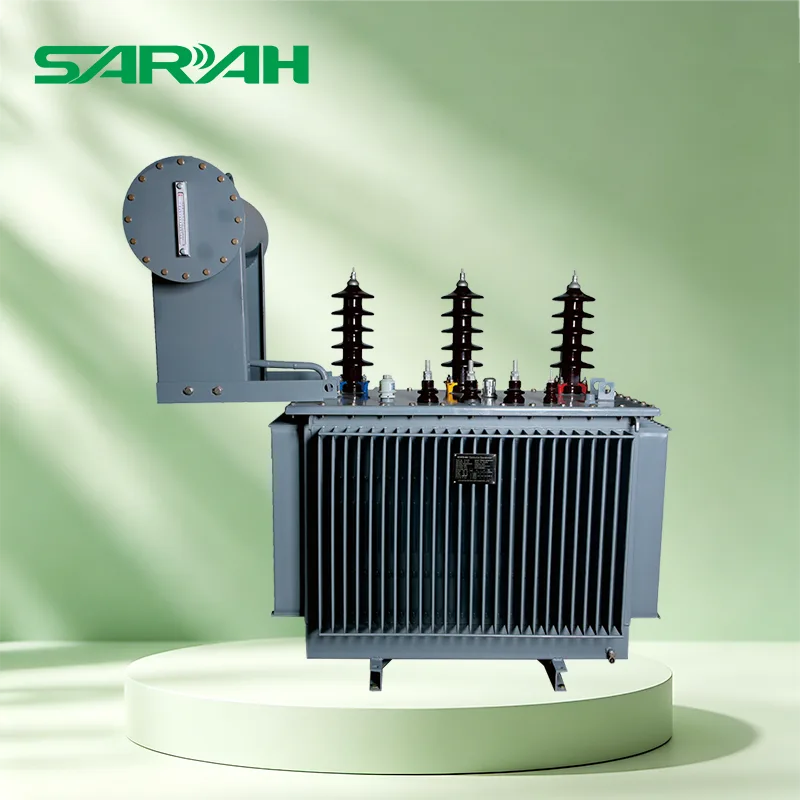

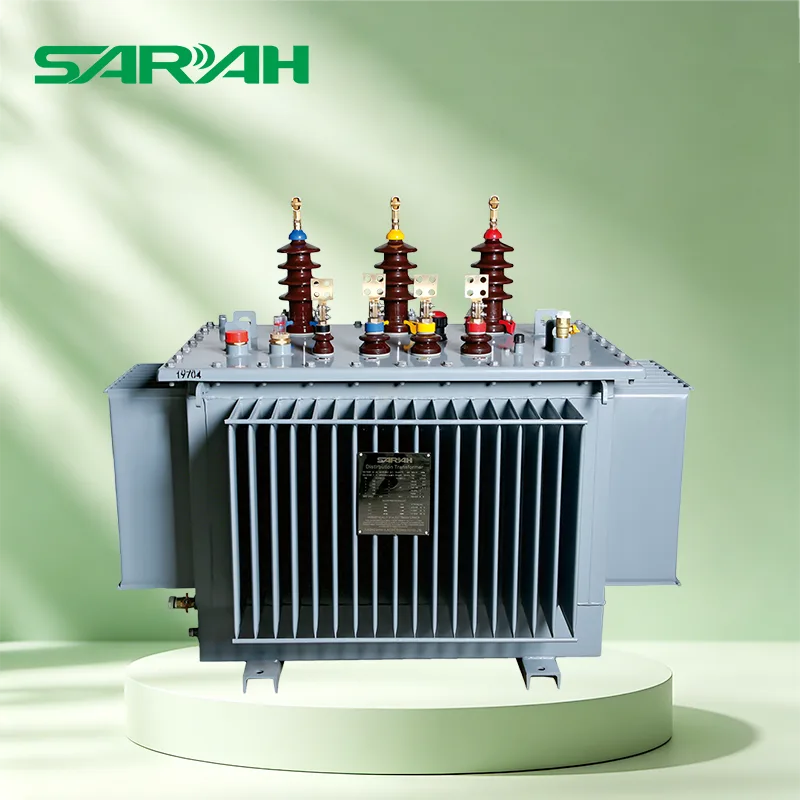

33kv elosztó transzformátor

A SARAH Electric az „energiatakarékosságot és a modularizációt” tekinti a tervezési magnak, és kiváló minőségű 33 KV-os elosztótranszformátorokat gyártott, amelyeket kifejezetten olyan közép- és nagyfeszültségű elosztási forgatókönyvekhez terveztek, mint a városi gerinchálózatok, ipari koncentrációs területek és távoli hegyvidéki területek, segítve a régiókat vagy létesítményeket a hatékony, stabil és alacsony szén-dioxid-kibocsátású energiaátvitel alapvető céljainak elérésében.

A termék paraméterei

SARAH technológiai innováció

1. A SARAH felhagy a hagyományos halmozási módszerrel, és egy teljesen ferde varratú, négyfokozatú egymásra rakási eljárást alkalmaz a 33 KV-os elosztótranszformátorhoz, amelyet nagymágneses orientációjú szilíciumacél lemezekkel kombinálnak. Ez az egylépéses folyamat hatékonyan csökkentheti a vasmag hiszterézisveszteségét és örvényáram-veszteségét. Az üresjárati veszteség 18-25%-kal optimalizált a nemzeti szabványhoz képest. Hosszan tartó kis terhelés mellett is rendkívül alacsony energiafogyasztást tud fenntartani, és alkalmazkodik az elosztóhálózat csúcs- és völgyterhelési ingadozásaihoz.

2. A tekercselés oxigénmentes réz folyamatos tekercseléssel és erős kompressziós szerkezettel rendelkezik. A rétegközi szigetelés nagy sűrűségű szigetelőpapír kompozit anyagból készül, 120 ℃ hőmérséklet-ellenállási szinttel és 6,5%-os stabil rövidzárlati impedanciával. Elviseli a hirtelen rövidzárlati ütéseket deformáció vagy meghibásodás nélkül, így megoldja a közepes és nagyfeszültségű elektromos hálózat rövidzárlati meghibásodása esetén sérülékeny berendezések iparági problémáját.

3. Az üzemanyagtartály hullámos, teljesen tömített szerkezettel + kétrétegű korróziógátló bevonattal rendelkezik. A hegesztési varratok légtömörségi vizsgálaton estek át, és nem szivárognak. Ellenáll a zord környezeteknek, például a -40 ℃ ~ 85 ℃ közötti szélsőséges hőmérsékleteknek, a part menti sópermetnek és a nedves hegyvidéki területeknek. A kültéri telepítés nem igényel további védelmet, és 3-5 évig nem igényel olajcserét, ami jelentősen csökkenti az üzemeltetés és a karbantartás gyakoriságát.

4. Tartson fenn intelligens felügyeleti interfészeket, amelyek interfésülhetnek az olajhőmérséklet-, olajszint- és terhelési áramérzékelőkkel, támogatják a távoli adatátvitelt, hibajelzést és energiafogyasztási statisztikákat, alkalmazkodnak az intelligens hálózatok digitális átalakítási igényeihez, és intelligens frissítéseket érhetnek el a gép szétszerelése nélkül.

Anyag- és kivitelezési részletek

1. Szigetelőolaj: Az ipari nagyfeszültségű transzformátorok 25 #-os cikloalkil transzformátorolajat használnak, amely erős oxidációállósággal, alacsony dermedésponttal, jó folyékonysággal rendelkezik alacsony hőmérsékleten, és biztosítja a normál hőelvezetést és a szigetelést nagy magasságban.

2. Persely: az intelligens felügyeleti transzformátor kompozit szigetelő perselyt alkalmaz, amely ellenáll a szennyeződés áttörésének és az öregedésnek, és a terminál aranyozott az érintkezési ellenállás csökkentése és a potenciális melegítési veszélyek elkerülése érdekében.

3. Üzemanyagtartály: A 33KV elosztó transzformátor kiváló minőségű Q235 acéllemezből készül, vastagsága ≥ 3 mm. A hegesztési kötéseket ultrahangos vizsgálatnak vetették alá a szivárgás elkerülése érdekében. A felületet kültéri specifikus fluorkarbon festékkel fújják be, és a korróziógátló élettartama meghaladja a 10 évet.

Kiválasztási és telepítési javaslatok

1. Kapacitás kiválasztása: Határozza meg a tényleges maximális terhelés 1,2-szeres szorzata alapján a túlterhelés elkerülése érdekében; A nagy szezonális terhelésingadozásokkal járó forgatókönyvek esetén széles kapacitásbeállítási lehetőség áll rendelkezésre.

2. Telepítési választás: válasszon padlón állót városi és gyári területeken, és oszlopra szerelt hegyvidéki és vidéki területeken; A tengerparti területeken további testreszabott sópermet elleni bevonat szükséges.

3. Környezeti alkalmazkodás: Ha a tengerszint feletti magasság meghaladja az 1000 métert, akkor a használati kapacitást csökkenteni kell. Felveheti a kapcsolatot a gyártóval, hogy személyre szabhasson egy speciális magaslati változatot.

GYIK

K: Szükséges-e további védelmet a kültéren telepített 33 kV-os elosztó transzformátor?

V: Igen, a védelmi intézkedések a telepítési környezettől függenek.

Tengerparti területek: Sópermetes korrózió elleni védelem szükséges; megerősített bevonatokat és rozsdamentes acél tartozékokat kell használni.

Magas hőmérsékletű területek: Figyelembe kell venni a hőelvezetési képességeket és a lecsökkentett működési terveket.

Esős ​​vagy nedves területek: Nedvességálló intézkedésekre és páralecsapódásgátló kialakításra van szükség.

Vásárláskor kérjük, előzetesen tájékoztassa a Sarah Electricet a telepítés helyéről, az éghajlati viszonyokról és a tengerszint feletti magasságról.

K: Milyen ellenőrzésekre van szükség a transzformátor feszültség alá helyezése előtt, miután az a helyszínre érkezik?

V: A transzformátor nem helyezhető üzembe közvetlenül a telepítés után; a következő ellenőrzések szükségesek:

Szemrevételezés: Ellenőrizze a szállítási sérüléseket, az olajszivárgást és a persely sértetlenségét.

Elektromos ellenőrzés: Szigetelési ellenállás teszt, fordulatszám vizsgálat, tekercsellenállás teszt és földelés ellenőrzése.

Védelmi ellenőrzés: Hőmérséklet-szabályozó eszközök, relévédelmi rendszerek és villámhárítók.

Az áramellátás csak azután folytatódhat, hogy minden rendben van.

K: A transzformátort azonnal le kell állítani, ha rendellenes zajt bocsát ki?

V: Ez a helyzettől függ.

Normál hang: enyhe elektromágneses zúgás.

Rendellenes állapotok: A zaj hangerejének hirtelen növekedése, kopogó hangok vagy kisülési hangok.

A lehetséges okok közé tartozik a laza mag, a belső kisülés vagy a tekercselési rendellenességek. Azonnali ellenőrzésre van szükség, ha a zajt hőmérséklet-emelkedés, védelmi rendszer aktiválása vagy szokatlan szagok kísérik.
