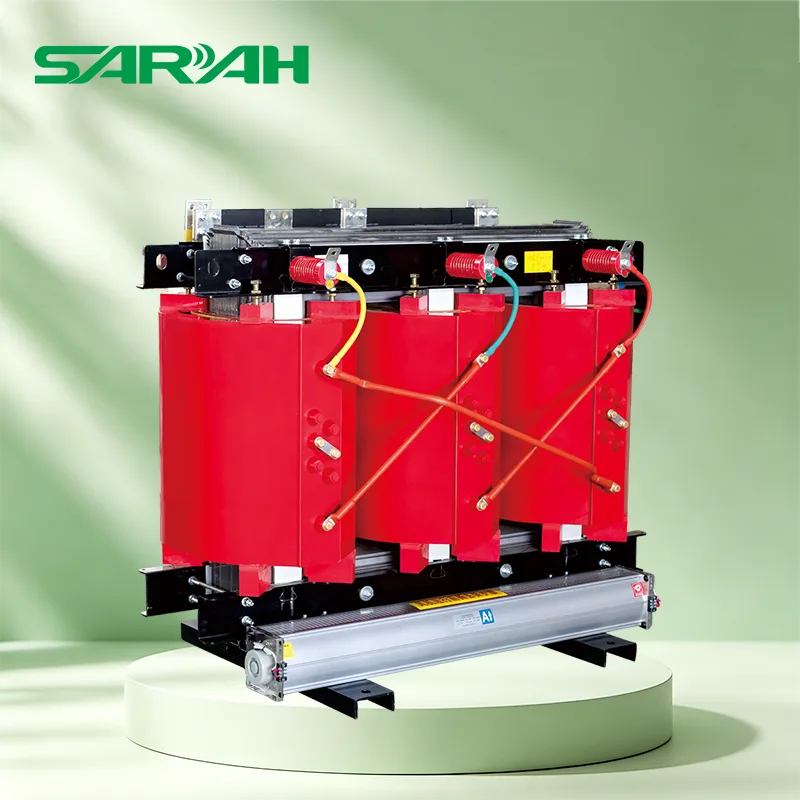

24KV száraz típusú transzformátor

A SARAH Electric nemcsak tartós 24KV-os száraz típusú transzformátorokat gyárt, hanem villámhárítókat, kieső biztosítékokat (biztosítékokat), túlfeszültség-védelmi eszközöket (SPD-ket) kompozit szigetelőkhöz, leválasztó kapcsolókat, biztosítékokat és biztosítékokat, fém burkolatokat, valamint közép- és nagyfeszültségű elektromos berendezések teljes választékát is tervezi és gyártja.

Termékünket a Kínai Minőségfelügyeleti, Ellenőrzési és Karanténi Általános Igazgatóság Szigetelők, Biztosítékok, Villámhárítók és Felsővezeték-berendezések Minőségfelügyeleti és Ellenőrző Központja elismerte, és a Kínai Nemzeti Magasfeszültségű Készülékek Minőségfelügyeleti és Ellenőrző Központja tesztelte.

jellemzője

1. Az 1,24KV-os száraz típusú transzformátor szigorúan követi a nemzetközi/hazai szabványokat, mint például az ANSI, IEC, GB, SANS stb., és egy nemzeti minőségfelügyeleti és ellenőrző központ tesztelte, és megfelel a teljesítmény- és biztonsági szabványoknak.

2. Az emelőszerkezet stabil, a vezetékek kivezetései áramütés ellen védettek, a transzformátor adattábla paraméterei egyértelműek, csökkentve a kézi hibák kockázatát. A tervezés humanizált a szállítástól a telepítésen át a napi üzemeltetésig.

3. Hengeres héj kialakítás, egyenletes hőelvezetés és vizuálisan egyszerű; A belső tekercs és a vasmag elrendezése kompakt, csökkenti az elektromágneses interferenciát és javítja az áramellátás stabilitását.

4. A száraz típusú epoxigyanta öntött transzformátor teljesen zárt szerkezettel rendelkezik a levegő, a nedvesség és a por elszigetelésére, elkerülve a szigetelőolaj (vagy száraz típusú szerkezet) nedvesedését és öregedését, jelentősen meghosszabbítva a berendezés élettartamát, különösen alkalmas nedves és poros kültéri környezetre.

5. A tekercselési folyamat és a vasmag anyagának optimalizálása az üresjárati és terhelési veszteségek csökkentése, valamint az elektromos hálózat általános energiahatékonyságának javítása érdekében; Erős ütésállóság rövidzárlat és túlterhelés esetén, amely biztosítja a „véghálózat” stabil működését.

6. A túlterhelési kapacitás kialakítása ésszerű, és a stabil áramellátás továbbra is elérhető rövid távú túlterhelések esetén (például vidéki területeken a nyári és téli csúcsáram-fogyasztás); Normál üzemi körülmények között az energiahatékonysági mutató magas, a hosszú távú üzemeltetés pedig villamosenergia-költséget takarít meg.

7. A tekercselés nagy szilárdságú szigetelőanyagból készül, a vasmag rögzítőszerkezete stabil. A 24KV-os száraz típusú transzformátor kiváló rövidzárlatállósággal rendelkezik; A termikus kialakítás alkalmazkodik az elektromos hálózat ingadozásaihoz, és még magas hőmérsékletű környezetben is megbízhatóan működik.

Terméksorozat és paraméterek

Előny

1. Elődjéhez képest a 13-as sorozat tovább csökkentette az üresjárati és terhelési veszteségeket, magasabb energiahatékonysági szintet és alacsonyabb hosszú távú működési villamosenergia-költséget.

2. Optimalizálja a tekercstervezést és a szigetelési folyamatot, növelje a túlterhelési kapacitást 10-15%-kal a hagyományos száraz transzformátorokhoz képest, és nyugodtabban kezelje a hirtelen terheléseket.

3. Az epoxigyanta öntvény szigetelés olajmentes, tűz- és robbanásbiztos, hosszú karbantartásmentes periódussal (akár 10 év vagy több), alkalmas kereskedelmi épületek, kórházak, iskolák és más magas tűzbiztonsági követelményeket támasztó helyekre.

4. A közép- és nagyfeszültségű elektromos berendezések vasmagja egymásra rakott, nagy áteresztőképességű szilícium acéllemezekből készül, optimalizált tekercsszerkezettel kombinálva, és a zajszintet 46-53 dB között szabályozzák a környező környezet zajinterferenciájának csökkentése érdekében.

Megjegyzés: A termék paraméterei és specifikációi technológiai frissítésekkel frissíthetők. Kérjük, olvassa el a legfrissebb hivatalos információkat, vagy forduljon az ügyfélszolgálathoz a pontosság érdekében.

Alkalmazási forgatókönyvek

1. Beltéri áramelosztás: Sokemeletes épületek, kereskedelmi komplexumok, kórházak, adatközpontok, metróállomások és repülőtéri terminálok.

2. Ipari létesítmények: Szigorú tűzbiztonsági követelményeket támasztó műhelyek, tisztaterek, vegyi üzemek területei (beleértve a robbanásbiztos zónákat is).

3. Új energia:

Szélerőművek: Gondolatba szerelt emelőtranszformátorok (pl. 24kV/0,69kV), amelyek rezgés- és szélsőséges hőmérsékleti ellenállást igényelnek.

Fotovoltaikus (PV) erőművek: Beltéri emelő alállomások vagy kültéri telepítések szigorú tűzbiztonsági követelményekkel.

4. Speciális környezetek: Nedves vagy poros helyek, jó szellőzéssel (magas behatolás elleni védelem szükséges, például IP54/IP65).

Milyen telepítési követelmények vonatkoznak a 24 kV-os száraz transzformátorokra?

1. Szellőztetés és hőleadás

A 24 kV-os száraz típusú transzformátor körül és felett megfelelő távolságot kell biztosítani a hőelvezetéshez; minimum 800 mm ajánlott.

A levegő bemeneti és kimeneti nyílásait nem szabad elzárni, és legalább 40 cm távolságot kell tartani a hőelvezető szellőzőnyílások és a környező tárgyak között.

Beltéri telepítéseknél gondoskodjon a szellőzőrendszer hatékony működéséről; szükség esetén szereljen fel elszívó ventilátorokat.

2. Nedvesség és páralecsapódás megelőzése

Nedves környezetben (például pincében) történő telepítéskor fűtőtesteket vagy párátlanítókat kell biztosítani.

Ha nedvesség behatolásának gyanúja merül fel hosszabb tétlenség után, a transzformátort szárítási eljárásnak kell alávetni; feszültség alá helyezés csak akkor megengedett, ha a szigetelési ellenállás mérései megfelelnek az előírt szabványoknak.

3. Mechanikai rögzítés

A transzformátor talpát vízszintes helyzetben kell rögzíteni, hogy megakadályozzuk a rögzítők kilazulását az üzemi vibráció miatt. A hűtőventilátorokat biztonságosan kell felszerelni, biztosítva, hogy a ventilátorlapátok akadálymentesen forogjanak.

4. Elektromos csatlakozások

A gyűjtősín- vagy kábelcsatlakozásokat nyomatékkulccsal a szabványos nyomatéki előírásoknak megfelelően kell meghúzni, és időnként újra meg kell húzni a túlzott érintkezési ellenállás okozta túlmelegedés elkerülése érdekében.

A nagyfeszültségű oldalon a kábelbevezetést részesítik előnyben, nem pedig a közvetlen felső csatlakozást, és cink-oxid túlfeszültség-levezetőket kell felszerelni.
