Hogyan tud egy 20 KV-s teljesítménytranszformátor megbízható és hatékony ipari áramot szolgáltatni?
A 20KV teljesítmény transzformátorkritikus szerepet játszik a középfeszültségű áramelosztásban, ipari létesítményekben, kereskedelmi épületekben, megújuló energia projektekben és közműhálózatokban. A megfelelő transzformátornak többet kell tennie, mint a feszültség átalakítását. Biztosítania kell a stabil működést, kezelhető veszteségeket, megbízható szigetelési teljesítményt, megfelelő hőkapacitást és hosszú élettartamot valós üzemi körülmények között.
A 20 KV-os teljesítménytranszformátor kiválasztásához teljes mértékben ismerni kell a feszültségigényeket, a névleges kapacitást, a terhelési jellemzőket, a telepítési környezetet, a hűtési feltételeket, a szigetelési teljesítményt, a védelmi rendszereket, a karbantartási követelményeket és az életciklus költségeit. A beszerzési szakaszban gazdaságosnak tűnő transzformátor drágává válhat, ha túlzott veszteséget produkál, magas hőmérsékleten működik vagy gyakori karbantartást igényel. Ez az útmutató elmagyarázza azokat a kulcsfontosságú műszaki szempontokat, általános alkalmazásokat, beszerzési tényezőket és gyakorlati karbantartási elveket, amelyek segítségével az ipari vásárlók biztonságosabb és megbízhatóbb középfeszültségű villamosenergia-rendszert építhetnek ki.
Tartalomjegyzék
- Mi az a 20KV-s teljesítménytranszformátor?
- Miért fontos a 20KV átalakítás?
- Hogyan épül fel a 20KV-s teljesítménytranszformátor?
- Mit kell figyelembe venniük a vásárlóknak vásárlás előtt?
- Hogyan kell kiszámítani a transzformátor kapacitását?
- Hogyan javítható a transzformátor hatékonysága?
- Hol használják a 20KV-os teljesítménytranszformátorokat?
- Mik a fő transzformátor konfigurációs különbségek?
- Hogyan lehet a karbantartással meghosszabbítani a transzformátor élettartamát?
- Milyen vásárlási hibákat érdemes elkerülni?
- Miért érdemes együttműködni a Yueqing Sarah Electric Co., Ltd.-vel?
- Gyakran Ismételt Kérdések

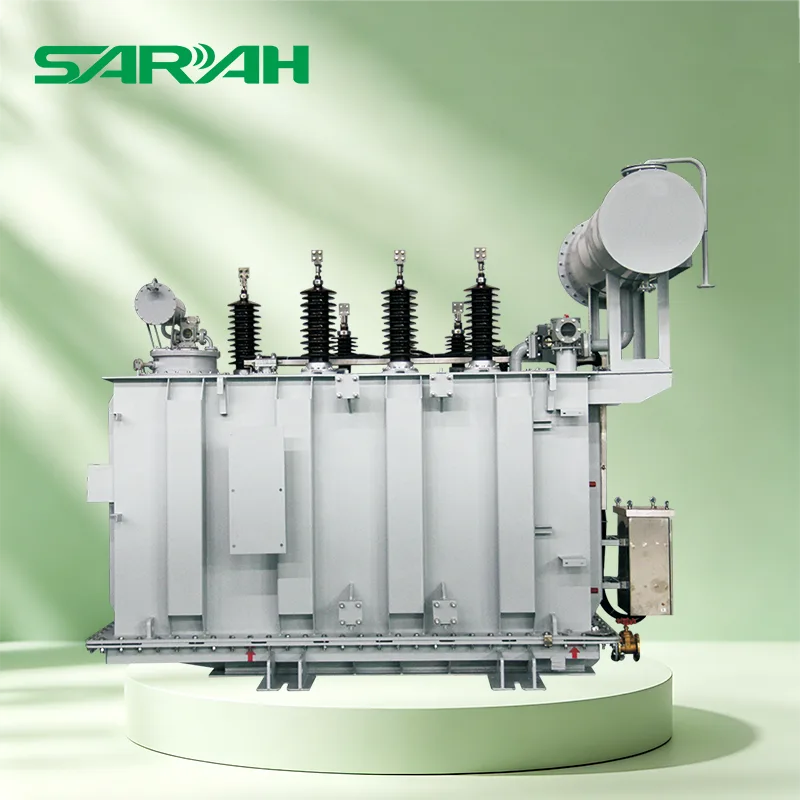

Mi az a 20KV-s teljesítménytranszformátor?
A 20KV-os teljesítménytranszformátor egy középfeszültségű transzformátor, amelyet arra terveztek, hogy az elektromos energiát a feszültségszintek között továbbítsa, miközben fenntartja a rendszer szükséges teljesítményjellemzőit. A gyakorlati alkalmazásokban a 20 kV-os primer oldali feszültség alacsonyabb elosztófeszültségre alakítható, amely alkalmas gyárak, kereskedelmi létesítmények, infrastrukturális projektek vagy egyéb elektromos terhelések számára.
A transzformátor nem egyszerűen csökkenti a feszültséget. Ezenkívül elektromos szigetelést biztosít a tekercsek között, támogatja a stabil energiaelosztást, és fontos részét képezi az általános védelmi és elosztási architektúrának.
Kulcsfontosságú pont:A transzformátort mindig a teljes elektromos rendszernek megfelelően kell meghatározni, nem pedig önmagában a feszültséget. A névleges kapacitás, frekvencia, csatlakozási elrendezés, szigetelési szint, hűtési mód, környezeti feltételek és terhelési profil mind befolyásolják a végső konfigurációt.
Miért fontos a 20KV átalakítás?
A középfeszültségű elosztás lehetővé teszi az elektromos energia hatékony átvitelét és elosztását, mielőtt azt használati feszültséggé alakítanák. Az ipari felhasználók számára a transzformátort gyakran a bejövő középfeszültségű hálózat és a létesítmény kisfeszültségű elosztórendszere közé helyezik.
Stabil eloszlás
Szabályozott feszültségátalakítási pontot biztosít a későbbi elektromos berendezések számára.
Energiagazdálkodás
A transzformátor megfelelő kialakítása segíthet csökkenteni a szükségtelen elektromos veszteségeket hosszú üzemidő alatt.
Rendszervédelem
Működik kapcsolóberendezésekkel, megszakítókkal, relékkel és felügyeleti berendezésekkel a rendszer védelmének támogatására.
Ipari megbízhatóság
Megbízható áramellátást biztosít a gyártósorokhoz és más kritikus elektromos terhelésekhez.
Hogyan épül fel a 20KV-s teljesítménytranszformátor?
Bár a konstrukció a transzformátor típusától és a projekt specifikációitól függően változik, a főbb elektromos és mechanikai alkatrészek általában mágneses magot, nagyfeszültségű tekercset, kisfeszültségű tekercset, szigetelőrendszert, burkolatot vagy tartályt, hűtőszerkezetet, sorkapcsokat és védelmi vagy felügyeleti tartozékokat tartalmaznak.
| Összetevő | Elsődleges funkció | Vevői aggodalom |
|---|---|---|
| Mágneses mag | Mágneses utat biztosít az energiaátvitelhez. | Maganyag és veszteségek. |
| HV tekercselés | Kezeli a középfeszültségű oldalt. | Szigetelés, vezető kialakítás és feszültségállóság. |
| LV tekercselés | Biztosítja a szükséges lefelé irányuló feszültséget. | Névleges áram és terhelés kompatibilitás. |
| Szigetelő rendszer | A feszültség alatt álló alkatrészeket elektromosan választja el. | Dielektromos szilárdság és szolgáltatási környezet. |
| Hűtőrendszer | Szabályozza az üzemi hőmérsékletet. | Környezeti hőmérséklet, szellőzés és terhelési profil. |
Mit kell figyelembe venniük a vásárlóknak vásárlás előtt?
Gyakori beszerzési hiba a 20KV-os teljesítménytranszformátor vásárlása, amely csak az adattáblán szereplő feszültség alapján történik. A szakmai specifikációnak figyelembe kell vennie a teljes működési környezetet és a várható elektromos igényt.
- Névleges feszültség:Ellenőrizze a primer és szekunder feszültség követelményeit és a helyi hálózati feltételeket.
- Névleges kapacitás:Válassza ki a megfelelő kVA vagy MVA besorolást a jelenlegi és várható terheléseknek megfelelően.
- Frekvencia:Ellenőrizze, hogy a rendszer 50 Hz-en, 60 Hz-en vagy más szükséges frekvencián működik-e.
- Fázis konfiguráció:Határozza meg, hogy háromfázisú vagy speciális konfigurációra van-e szükség.
- Csatlakozási csoport:Adja meg a megfelelő tekercscsatlakozást és a fáziseltolódást.
- Szigetelési követelmények:Vegye figyelembe a feszültségállóságot, a környezeti feltételeket és a vonatkozó projektszabványokat.
- Hűtés:Igazítsa a hűtési elrendezést a terheléshez, a környezeti hőmérséklethez, a házhoz és a telepítési feltételekhez.
- Telepítési környezet:Vegye figyelembe a magasságot, a páratartalmat, a port, a korrozív gázokat, a hőmérsékletet, valamint a beltéri vagy kültéri telepítést.
- Védelem:Ellenőrizze a kompatibilis megszakítókat, reléket, hőmérséklet-felügyeletet, túlfeszültség-védelmet és egyéb tartozékokat.
- Karbantartási hozzáférés:Győződjön meg arról, hogy az ellenőrzési pontok és a szervizterületek praktikusak a hosszú távú működéshez.
Hogyan kell kiszámítani a transzformátor kapacitását?
A transzformátor kapacitásának tükröznie kell a tényleges keresletet, nem pedig egyszerűen hozzáadni minden csatlakoztatott terhelést teljes névleges értékkel. A mérnökök általában áttekintik a csatlakoztatott terhelést, a kereslettényezőt, a diverzitást, a motor indítási jellemzőit, a harmonikus tartalmat, a jövőbeni terjeszkedést és a várható működési feltételeket.
Gyakorlati elv:Az alulméretezés túlzott hőmérséklet-emelkedést, feszültségproblémákat, zavaró védelmi kioldásokat és felgyorsult öregedést okozhat. A túlméretezett túlméretezés növelheti a kezdeti beruházást és csökkentheti a gazdasági hatékonyságot, mivel a rögzített veszteségek akkor is folytatódnak, ha a transzformátor enyhén meg van terhelve.
Emiatt a projektmérnököknek értékelniük kell mind a jelenlegi terhelést, mind a létesítmény várható fejlesztését. Az a gyártóüzem, amely a következő években gyártóberendezésekkel kíván bővíteni, eltérő transzformátorkapacitást igényelhet, mint egy stabil keresletű létesítmény.
Hogyan javítható a transzformátor hatékonysága?
A transzformátor hatékonyságát mind az üresjárati, mind a terheléshez kapcsolódó veszteségek befolyásolják. Mivel a transzformátorok sok éven át folyamatosan működhetnek, a veszteségek viszonylag kis különbségei is jelentőssé válhatnak a berendezés életciklusa során.
- Válasszon a szükséges feszültségnek és kapacitásnak megfelelő magkialakítást.
- Használjon megfelelő vezetékméreteket a tekercsveszteségek szabályozására.
- Válassza ki a transzformátor kapacitását, amely megfelel a tényleges terhelési profilnak.
- Fenntartson megfelelő hűtési és szellőzési feltételeket.
- Akadályozza meg a túlzott túlterhelés melletti hosszú távú működést.
- Figyelje a hőmérsékletet és a rendellenes működési feltételeket.
- Tartsa jó állapotban a kivezetéseket, csatlakozásokat és védőberendezéseket.
- Értékelje az életciklus működési költségeit, ne csak a beszerzési árra összpontosítson.
A transzformátorok nemzetközi szabványai az energiateljesítményre és az értékelési módszerekre is vonatkoznak. Például az IEC TS 60076-20 megközelítéseket kínál az energiahatékonyság meghatározásához és a transzformátor energiateljesítményének értékeléséhez. :contentReference[oaicite:1]{index=1}
Hol használják a 20KV-os teljesítménytranszformátorokat?
A 20KV feszültségosztály számos középfeszültségű elosztó rendszerre vonatkozik. A pontos konfiguráció a helyi elektromos hálózattól és a projekt követelményeitől függ.
Gyártó üzemek
Támogatja a gyártósorokat, motorokat, HVAC rendszereket, világítást, kompresszorokat, szivattyúkat és automatizálási berendezéseket.
Kereskedelmi létesítmények
Támogathatja bevásárlóközpontokat, irodakomplexumokat, szállodákat, raktárakat és nagy kereskedelmi épületeket.
Infrastruktúra
Alkalmas kiválasztott közlekedési, önkormányzati, közmű- és infrastruktúraelosztó alkalmazásokhoz.
Megújuló energia
Olyan elektromos gyűjtő- vagy elosztórendszerek részét képezheti, ahol feszültségátalakításra van szükség.
Mik a fő transzformátor konfigurációs különbségek?
| Konfiguráció | Tipikus erősség | Fontos megfontolás |
|---|---|---|
| Olajba merülő | Erős hőelvezetés és számos kültéri alkalmazásra alkalmas. | Megfelelő olajkezelési és telepítési biztonsági intézkedéseket igényel. |
| Száraz típusú | Hasznos, ha a beltéri telepítés és a folyadékkal kapcsolatos aggályok csökkentése a prioritás. | A szellőzés, a környezeti hőmérséklet és a telepítési környezet gondos mérlegelést igényel. |
| Egyedi tervezés | Szokatlan feszültség-, kapacitás-, környezeti vagy telepítési követelményeket tud kielégíteni. | Részletes műszaki kommunikációt igényel a vevő és a gyártó között. |
A száraz típusú transzformátorok esetében az IEC 60076-11 szabvány bizonyos feszültség- és alkalmazási határokkal rendelkező száraz típusú teljesítménytranszformátorokra vonatkozik, ezért fontos, hogy a konfiguráció kiválasztása előtt megerősítsék az alkalmazandó szabványt és projektspecifikációt. :contentReference[oaicite:2]{index=2}
Hogyan lehet a karbantartással meghosszabbítani a transzformátor élettartamát?
A jól megtervezett transzformátor továbbra is megfelelő üzemeltetést és karbantartást igényel. A megelőző ellenőrzés azonosíthatja a kialakuló problémákat, mielőtt azok váratlan leállást okoznának.
| Ellenőrzési terület | Mit kell ellenőrizni |
|---|---|
| Hőmérséklet | Keresse a szokatlan hőmérséklet-emelkedést vagy a normál működési feltételekhez képest változást. |
| Kapcsolatok | Ellenőrizze a kivezetéseket, a kábelcsatlakozásokat és a túlmelegedés vagy lazaság jeleit. |
| Szigetelés | Figyelje a szigetelés állapotát a karbantartási program szerint. |
| Hűtés | Gondoskodjon arról, hogy a hűtőberendezések és a szellőző utak akadálytalanok maradjanak. |
| Védelem | Ellenőrizze a kapcsolódó védőeszközök állapotát és beállításait. |
Az ásványolajba merülő transzformátorok esetében a terhelés és a hőmérséklet szabályozása különösen fontos, mivel az üzemi hőmérséklet és terhelési feltételek befolyásolják a termikus öregedést és a transzformátor élettartamát. Az IEC 60076-7 útmutatást ad az ásványolajba merülő transzformátorok terhelésére és üzemi hőmérsékletére vonatkozóan. :contentReference[oaicite:3]{index=3}
Milyen vásárlási hibákat érdemes elkerülni?
- Csak feszültség alapján történő választás:A 20 kV-os névleges feszültség nem határozza meg a transzformátor teljes specifikációját.
- A jövőbeli terhelésnövekedés figyelmen kívül hagyása:Egy létesítmény gyorsan kinőhet egy alulméretezett transzformátort.
- Csak a vételárra koncentrálva:Figyelembe kell venni az üzemi veszteségeket, a karbantartást, a szállítást, a telepítést és a szervizelést is.
- A környezeti feltételek figyelmen kívül hagyása:A hőmérséklet, a tengerszint feletti magasság, a páratartalom, a por és a korrozív környezet befolyásolhatja a teljesítményt.
- Hiányos műszaki dokumentumok használata:A hiányzó információk késedelmet okozhatnak a tervezési jóváhagyás és a beszerzés során.
- Az értékesítés utáni támogatás alábecsülése:A pótalkatrészek, a műszaki segítségnyújtás, az üzembe helyezési támogatás és a hibaelhárítás jelentős mértékben számíthatnak a berendezés életciklusa során.
Miért érdemes együttműködni a Yueqing Sarah Electric Co., Ltd.-vel?
Azon vásárlók számára, akik megbízható 20KV-os teljesítménytranszformátor beszállítót keresnek, a gyártó képességét a termék megjelenésén vagy az alapárajánlaton túl is értékelni kell. A műszaki kommunikáció, a testreszabási képesség, a minőség-ellenőrzés, a dokumentáció, a szállítási koordináció és a hosszú távú szolgáltatás egyaránt hozzájárul a projekt sikeréhez.
A Yueqing Sarah Electric Co., Ltd. az elektromos berendezésekre és az áramelosztási megoldásokra összpontosít, és a gyakorlati projektkövetelményeknek megfelelően tervezett termékeket kínál ügyfeleinek. Az ipari és kereskedelmi vásárlók számára leegyszerűsítheti a beszerzési folyamatot, ha olyan beszállítóval dolgoznak együtt, amely megérti a feszültségszinteket, a névleges kapacitást, a telepítési feltételeket, a védelmi követelményeket és az alkalmazás-specifikus specifikációkat.
Alkalmazás-központú
A termékajánlások a tényleges elektromos alkalmazási követelményekhez igazíthatók.
Műszaki kommunikáció
A világos specifikációk segítenek csökkenteni a félreértéseket a projekttervezés és a vásárlás során.
Projekt rugalmasság
A különböző projektek eltérő feszültséget, kapacitást, konfigurációt és telepítési megoldásokat igényelhetnek.
Hosszú távú érték
A teljes beszerzési megközelítés figyelembe veszi a megbízhatóságot, a hatékonyságot, a karbantartást és a szolgáltatást.
Az árajánlat kérése előtt a vevőknek el kell készíteniük az alapvető projektinformációkat, mint például a bemeneti feszültség, a kimeneti feszültség, a névleges kapacitás, a frekvencia, a fázis, a telepítés helye, a környezeti feltételek, a terhelés típusa, az alkalmazandó szabványok és a várható szállítási követelmények. A részletesebb információk lehetővé teszik a gyártó számára, hogy pontosabb műszaki ajánlatot adjon.
Gyakran Ismételt Kérdések
1. Mit jelent a 20KV teljesítmény transzformátorban?
A 20KV általában körülbelül 20 kilovoltos névleges feszültségszintet jelent a transzformátor egyik oldalán. A pontos specifikációt meg kell erősíteni az elektromos hálózat és a projekt követelményei szerint.
2. A 20KV-os transzformátor alkalmas ipari alkalmazásokra?
Igen. A 20KV transzformátorok különféle ipari középfeszültségű elosztórendszerekben használhatók, feltéve, hogy a feszültség, a kapacitás, a szigetelés, a hűtés, a védelmi és a környezetvédelmi követelmények megfelelően illeszkednek.
3. Hogyan határozhatom meg a szükséges transzformátor kapacitást?
Kezdje a létesítmény tényleges elektromos igényével, majd vegye figyelembe a keresleti tényezőket, a motor indítási körülményeit, a terhelések sokféleségét, a jövőbeni bővítést és a működési jellemzőket. A végső kapacitást szakképzett villamosmérnöknek kell megerősítenie.
4. Mi a fontosabb, a transzformátor ára vagy a hatékonyság?
Mindkettő számít, de a vételár önmagában nem jelenti a teljes birtoklási költséget. Az energiaveszteségeket, a karbantartást, az élettartamot, a telepítést és az állásidőt is értékelni kell.
5. Testreszabható a 20KV-os transzformátor?
Számos transzformátorprojekt testreszabható a feszültségarány, kapacitás, csatlakozási elrendezés, hűtési mód, telepítési környezet, védelmi követelmények, méretek és egyéb projektspecifikus feltételek szerint. A testreszabást a gyártás előtt meg kell erősíteni a gyártóval.
6. Mely szabványok vonatkoznak a teljesítménytranszformátorokra?
Az IEC 60076 egy jelentős nemzetközi transzformátor-szabványsorozat. A különböző részek olyan témákkal foglalkoznak, mint az általános követelmények, a szigetelés és a dielektromos vizsgálat, a száraz típusú transzformátorok, a terhelési útmutatás és az energiahatékonyság. Az alkalmazandó szabványt a transzformátor típusának és célpiacának megfelelően meg kell erősíteni.
7. Milyen információkat kell megadnom árajánlatkéréskor?
Adja meg a primer és szekunder feszültséget, a kapacitást, a frekvenciát, a fázist, a telepítési környezetet, a transzformátor típusát, a csatlakozási követelményeket, a hűtési követelményeket, az alkalmazandó szabványokat, a mennyiséget, a rendeltetési helyet és az esetleges speciális műszaki követelményeket.
8. Hogyan javítható a transzformátor élettartama?
A megfelelő terhelés, a hatékony hűtés, a rendszeres ellenőrzés, a helyes védelmi beállítások, a megfelelő csatlakozás karbantartása és az időben történő hibaelhárítás segíthet a transzformátor megbízható működésének fenntartásában és az elkerülhető öregedés csökkentésében.
Megbízhatóbb középfeszültségű áramrendszer építése
A megfelelő 20KV-os teljesítménytranszformátor kiválasztása többet igényel, mint az árajánlatok összehasonlítása. A megfelelő megoldásnak meg kell felelnie az elektromos terhelésnek, a működési környezetnek, a hatékonysági elvárásoknak, a védelmi rendszernek, a telepítési feltételeknek és a hosszú távú projektcéloknak.Yueqing Sarah Electric Co., Ltd.segíthet az ipari és kereskedelmi vásárlóknak felmérni transzformátorigényeiket és praktikus áramelosztási megoldást kidolgozni.
20 KV-s teljesítménytranszformátorra van szüksége projektjéhez?Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa feszültség-, kapacitás-, alkalmazás- és testreszabási követelményeit.
