Mi az a 33 kV-os oszlopra szerelt transzformátor?

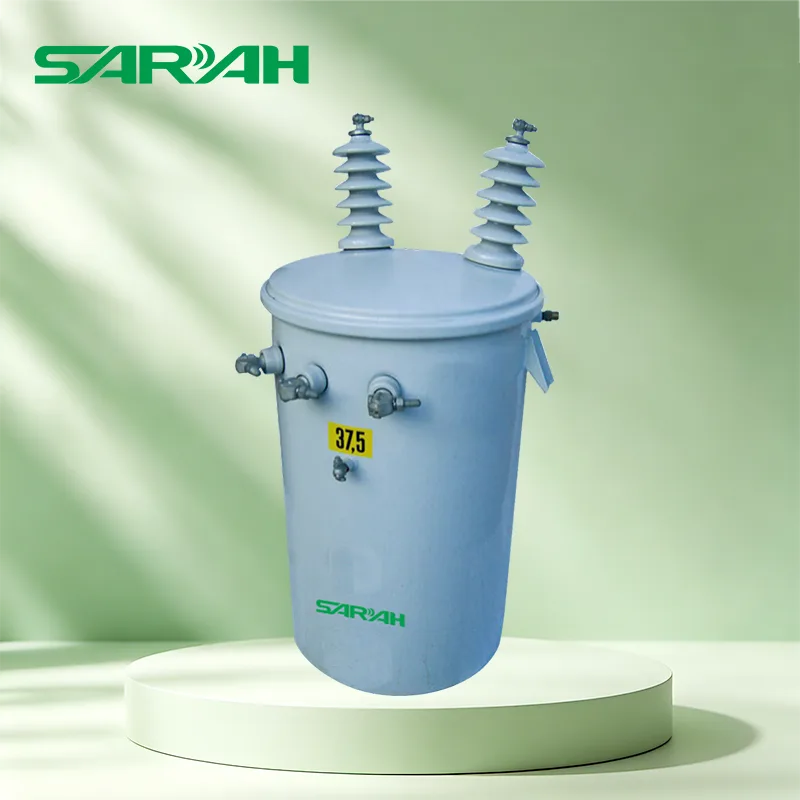

A 33 kV-os oszlopra szerelt transzformátoregy elosztó transzformátor, amelyet arra terveztek, hogy 33 kV névleges primer feszültségű középfeszültségű hálózatból kapjon villamos energiát, és a továbbfelhasználók számára alacsonyabb feszültségre alakítsa át. A transzformátort a föld felett oszlopokra vagy egy tervezett felső tartószerkezetre kell felszerelni, nem pedig a földszinti burkolaton belül.
Ez a konfiguráció különösen akkor hasznos, ha a rezsielosztás továbbra is a praktikus infrastruktúra-választás. A vidéki villamosítás, a mezőgazdasági létesítmények, a szétszórt közösségek, az út menti infrastruktúra és egyes kereskedelmi terhelések számára előnyös lehet a fogyasztási hely közelében elhelyezett transzformátor.
Az oszlopra szerelhető transzformátorok az elosztóhálózattól és a terhelési követelményektől függően egyfázisú vagy háromfázisú konfigurációban tervezhetők. A tipikus transzformátor konstrukcióknál alkalmazhatnak olajba merülő kialakítást természetes hűtéssel, bár a végső konfigurációt mindig a projekt specifikációinak és a vonatkozó közmű szabványoknak kell meghatározniuk.
Kulcsfontosságú pont:A „33kV” az elsődleges feszültségosztályt írja le. Ez önmagában nem határozza meg a transzformátor kapacitását, szekunder feszültségét, fáziselrendezését, szigetelési rendszerét vagy védelmi konfigurációját.
Hogyan működik a 33 kV-os oszlopra szerelt transzformátor?
Az alapvető működési elv az elektromágneses indukció. Az elektromos energia a nagyfeszültségű tekercsen keresztül jut be a transzformátorba. A magban keletkező mágneses tér megfelelő feszültséget indukál a kisfeszültségű tekercsben. A primer és a szekunder tekercsek különböző fordulatszámának használatával a transzformátor a bejövő feszültséget az alsó elektromos berendezések által igényelt szintre csökkenti.
01
33kV bemenet
A középfeszültségű áram a HV oldalon keresztül jut be.
02
Mágneses átalakulás
A mag és a tekercsek energiát adnak át elektromágneses indukción keresztül.
03
Alacsony feszültségű kimenet
A kisfeszültségű oldal árammal látja el a csatlakoztatott terheléseket.
A transzformátor nem termel elektromos energiát. Ehelyett megváltoztatja a feszültségszintet, miközben áramköröket továbbít. A tényleges szekunder feszültség a helyi elosztórendszertől, a projekt specifikációitól és a közüzemi követelményektől függően változhat.
Melyek a fő összetevők?
Egy megbízható oszlopra szerelhető transzformátor több, mint egy tartály és két tekercs. Mindegyik komponens hozzájárul az elektromos teljesítményhez, a hőkezeléshez, a mechanikai szilárdsághoz vagy az üzembiztonsághoz.
| Összetevő | Elsődleges funkció | Miért számít |
|---|---|---|
| Mágneses mag | Biztosítja a mágneses utat | Befolyásolja az üresjárati veszteségeket és az általános hatékonyságot |
| HV és LV tekercsek | Elektromos energia átvitele | Befolyásolja a feszültségarányt, a veszteségeket, a hőmérséklet-emelkedést és a rövidzárlati teljesítményt |
| Transzformátor tartály | Tartalmazza az aktív szerelvényt és a szigetelő közeget | Mechanikai és környezetvédelmet biztosít |
| Perselyek | Gondoskodjon szigetelt elektromos csatlakozásokról | Kritikus a biztonságos nagyfeszültségű és kisfeszültségű csatlakozásokhoz |
| Hűtőrendszer | Elvezeti a működés közben keletkező hőt | Segít szabályozni a hőmérséklet-emelkedést és megőrzi a szigetelés élettartamát |
| Koppintson a Váltó elemre | Beállítja az effektív tekercselési arányt | Segít alkalmazkodni a meghatározott hálózati feszültségviszonyokhoz |
Milyen műszaki adatok számítanak?
A transzformátort soha nem szabad csak a primer feszültsége alapján kiválasztani. A teljes elektromos specifikációnak meg kell felelnie a hálózatnak, a csatlakoztatott terhelésnek, a telepítési környezetnek és a helyi hatóságok követelményeinek.
| Paraméter | Mit kell megerősíteni |
|---|---|
| Elsődleges feszültség | 33 kV névleges rendszerfeszültség és alkalmazható maximális rendszerfeszültség |
| Másodlagos feszültség | Szükséges használati feszültség, például 400 V, 415 V, 230 V vagy más projektspecifikus szint |
| Névleges kapacitás | kVA minősítés a jelenlegi terhelés, a jövőbeli igény, a sokféleség és a megengedett terhelés alapján |
| Fázis | Egyfázisú vagy háromfázisú a hálózat kialakításának megfelelően |
| Frekvencia | 50 Hz vagy 60 Hz a helyi áramrendszertől függően |
| Hűtés | A gyakori olajba merülő konfigurációk közé tartozik az ONAN; egyéb elrendezések a tervezéstől függenek |
| Impedancia | Össze kell hangolnia a rendszerhibaszintekkel és a feszültségszabályozási követelményekkel |
| Szigetelési szint | Teljesítmény-frekvencia- és villámimpulzus-állósági követelmények |
| Koppintson a Tartomány elemre | Meghatározott beállítási tartomány és csap helyzete a hálózati feszültség feltételeinek megfelelően |
| Alkalmazandó szabvány | IEC 60076, IEEE/ANSI, nemzeti szabványok vagy adott esetben közmű-specifikus specifikációk |
Az IEC 60076 szabványt gyakran hivatkoznak a teljesítménytranszformátorok tervezésére és tesztelésére, de az alkalmazandó szabványt meg kell erősíteni a beszerzési hatósággal és a célpiaccal szemben. Egyes közművek részletes műszaki előírásokat is kiadnak a méretekre, szerelvényekre, veszteségekre, tesztelésre, védelemre, szerelésre és dokumentációra vonatkozóan.
Hol használják?
A megemelt konstrukció a 33 kV-os oszlopra szerelt transzformátort különösen alkalmassá teszi olyan felsővezetéki elosztó hálózatokhoz, ahol az áramot hatékonyan kell szolgáltatni anélkül, hogy külön földszinti transzformátor helyiséget kellene építeni.
- Vidéki villamosítás:Támogatja a szétszórt közösségek és távoli terhelések villamosenergia-elosztását.
- Mezőgazdasági létesítmények:Öntözőszivattyúkat, mezőgazdasági épületeket, feldolgozó berendezéseket és egyéb elosztott terheléseket képes ellátni.
- Lakossági elosztás:Alkalmas kiválasztott lakossági felső hálózatokhoz, ha a helyi közmű engedélyezi ezt a konfigurációt.
- Kereskedelmi területek:Kiszolgálhat üzleteket, kis létesítményeket, út menti vállalkozásokat és egyéb elosztott kereskedelmi rakományokat.
- Infrastrukturális projektek:Használható kiválasztott világításhoz, kommunikációhoz, szállításhoz és közszolgáltatási terhelésekhez.
- Könnyűipari alkalmazások:Megfelelő, ha a szükséges terhelés és beépítési feltételek a transzformátor tervezési tartományába esnek.
A tényleges alkalmasság a terhelés méretétől, a hálózati architektúrától, a pólusterhelési képességtől, a védelmi koordinációtól, a környezeti feltételektől és az alkalmazandó közmű specifikációtól függ.
Mit kell figyelembe venni a vásárlóknak a kiválasztás előtt?
Az elosztók, az EPC-vállalkozók, a közművek és a projekttulajdonosok számára a leggyakoribb beszerzési kihívás az, hogy ne találjanak olyan transzformátort, amelynek adattábláján „33kV” van. Az igazi kihívás annak biztosítása, hogy minden fontos paraméter megfeleljen a tényleges projektnek.
- Határozza meg a terhelési profilt.Számítsa ki a jelenlegi keresletet, és fontolja meg az ésszerű jövőbeli bővülést, ahelyett, hogy csak a jelenlegi csúcsterhelésre hagyatkozna.
- Erősítse meg a feszültségarányt.A szekunder feszültségnek meg kell egyeznie az alsó elosztórendszerrel és berendezéssel.
- Határozza meg a fáziskövetelményeket.Az egyfázisú és háromfázisú konfigurációk különböző hálózati elrendezéseket szolgálnak ki.
- Ellenőrizze a környezeti feltételeket.A környezeti hőmérséklet, magasság, páratartalom, por, só, csapadék és korrózió befolyásolhatja a kívánt tervezést.
- Tekintse át a szigetelési követelményeket.A villámlás és a hálózati jellemzők miatt a szigetelés koordinálása különösen fontos a felső rendszerekben.
- Erősítse meg a védelmet.A biztosítékok elrendezésének, a túlfeszültség-védelemnek, a földelésnek, a kapcsolóberendezéseknek és az egyéb tartozékoknak összhangban kell lenniük a hálózatvédelmi rendszerrel.
- Ellenőrizze a mechanikai terhelést.A kombinált súlynak és beépítési elrendezésnek kompatibilisnek kell lennie az oszloppal és a tartóelemekkel.
- Kérjen teljes vizsgálati dokumentációt.A rutinvizsgálati jelentéseket, az adattábla-információkat, rajzokat, tanúsítványokat és egyéb dokumentumokat a gyártás előtt meg kell állapodni.
Milyen telepítési tényezők befolyásolják a teljesítményt?
A megfelelő telepítés elengedhetetlen, mert még egy megfelelően megtervezett transzformátornál is előfordulhatnak működési problémák, ha a tartószerkezet, az elektromos csatlakozások, a földelés vagy a védelmi rendszer nem megfelelő.
| Telepítési terület | Fontos megfontolás |
|---|---|
| Strukturális támogatás | Pólusszilárdság, szerelési hardver, transzformátor súlya, szélterhelés és mechanikai stabilitás |
| Földelés | Helyes földelési elrendezés a helyi elektromos előírásoknak és a közmű specifikációinak megfelelően |
| Túlfeszültség elleni védelem | Megfelelő koordináció villámlás és tranziens túlfeszültség expozícióhoz |
| Felmentés | Tartsa be a szükséges elektromos távolságokat és biztonságos munkatávolságot |
| Környezet | Vegye figyelembe a hőmérsékletet, a nedvességet, a szennyezést, a parti sót, a port és a tengerszint feletti magasságot |
Hogyan javítható a megbízhatóság és az élettartam?
A megelőző karbantartásnak a gyártó utasításain, a közüzemi eljárásokon, a működési környezeten és a vonatkozó előírásokon kell alapulnia. A cél a kialakuló problémák azonosítása, mielőtt azok meghibásodásokká vagy nem tervezett leállásokká válnának.
- Vizsgálja meg a transzformátor külsejét, hogy nincs-e benne korrózió, fizikai sérülés, olajszivárgás vagy rendellenes állapot.
- Az ütemezett ellenőrzések során ellenőrizze a perselyeket, csatlakozásokat, rögzítő hardvereket és a földelést.
- Figyelje a terhelést és a hőmérsékletet, ha az a telepítéshez szükséges.
- A túlfeszültség-védelmet és a kapcsolódó elosztó berendezéseket a védelmi tervnek megfelelően karbantartani.
- Adott esetben alkalmazzon megfelelő transzformátorolaj-ellenőrzési és tesztelési eljárásokat.
- A vizsgálati jelentéseket, a karbantartási feljegyzéseket, az adattábla-információkat és a cserealkatrész-adatokat a berendezés teljes életciklusa alatt elérhetővé kell tenni.
A karbantartási követelmények jelentősen eltérnek a transzformátor kialakításától és az üzemi környezettől függően. Egy part menti létesítmény például nagyobb figyelmet igényelhet a korrózióvédelemre, mint egy olyan belvízi létesítmény, ahol alacsony a környezeti kitettség.
Milyen gyakori vásárlási hibákat érdemes elkerülni?
1. hiba: Csak az árra koncentrálunk
Az alacsonyabb vételár nem jelenthet alacsonyabb projekt összköltséget. A veszteségek, a szállítás, a telepítés, a karbantartás, a pótalkatrészek, az állásidő és a csereigények mind befolyásolhatják a hosszú távú költségeket.
2. hiba: A helyi szabványok figyelmen kívül hagyása
Az egyik piacra tervezett transzformátor változtatásokat igényelhet egy másik közmű specifikációihoz. A szabványokat, a tesztelést, a szerelvényeket, a szigetelési szinteket és a dokumentációt megrendelés előtt meg kell erősíteni.
3. hiba: A jövőbeli terhelések alábecslése
Ha a kapacitást szigorúan a mai fogyasztásnak megfelelően választják meg, az korlátozhatja a létesítmény bővítését vagy további fogyasztók csatlakoztatását.
4. hiba: A védelem utólagos kezelése
A transzformátort a felfelé és lefelé irányuló védelemmel, a túlfeszültség-védelemmel, a földeléssel és a kapcsolási elrendezésekkel együtt kell figyelembe venni.
Gyakran Ismételt Kérdések
Mit jelent a 33kV egy oszlopra szerelt transzformátorban?
A 33 kV általában a transzformátor névleges primer feszültségosztályára és annak a középfeszültségű hálózatra vonatkozik, amelyre csatlakoztatva van. A tényleges berendezések névleges értékeinek figyelembe kell venniük az érvényes maximális rendszerfeszültséget és szigetelési követelményeket is.
Használható-e 33 kV-os oszlopra szerelhető transzformátor lakossági áramelosztáshoz?
Igen. A pólusra szerelt elosztótranszformátorokat általában lakossági elosztóhálózatokban használják, ahol megfelelő a felső infrastruktúra. A transzformátor kapacitásának és a szekunder feszültségnek meg kell egyeznie a helyi elosztási tervvel.
A 33kV-os transzformátor mindig háromfázisú?
A 33 kV-os oszlopra szerelhető transzformátorok egyfázisú vagy háromfázisú alkalmazásokhoz is tervezhetők. A szükséges konfiguráció a hálózattól és a csatlakoztatott terheléstől függ.
Milyen szekunder feszültséget tud biztosítani egy 33 kV-os transzformátor?
A szekunder feszültség projektspecifikus. Az általános elosztási szintek közé tartoznak a 400 V-os vagy a 415 V-os háromfázisú rendszerek és egyéb kisfeszültségű elrendezések, de a végső értéket meg kell erősíteni a helyi hálózati specifikáció alapján.
Milyen szabványt szoktak társítani az elosztó transzformátorokhoz?
Az IEC 60076 szabványt széles körben használják referenciaként a teljesítménytranszformátorok követelményeihez és teszteléséhez. A célpiactól függően IEEE, ANSI, nemzeti szabványok vagy közmű-specifikus specifikációk is vonatkozhatnak.
Hogyan kell kiválasztani a transzformátor kapacitását?
A kapacitást a várható terhelés, a csúcsigény, a sokféleség, a jövőbeni bővítés, a környezeti feltételek, a feszültségigény és a közmű terhelési kritériumai alapján kell meghatározni. Egyszerűen a legnagyobb elérhető minősítés kiválasztása nem feltétlenül megfelelő.
Miért hasznos az oszlopszerelés az elosztási projekteknél?
A pólus telepítésével a transzformátor közvetlenül a felső elosztó hálózatba integrálható, miközben csökkenti a földszinti transzformátorhely szükségességét. Ez különösen fontos ott, ahol a felsővezetékek már az elosztó infrastruktúra részét képezik.
Következtetés
A 33 kV-os oszlopra szerelt transzformátorfontos szerepet játszik abban, hogy a középfeszültségű villamos energiát a felsővezetékek számára hasznosítható elosztó árammá alakítsák. Kompakt, megemelt konfigurációja jól illeszkedik vidéki villamosításhoz, mezőgazdasági létesítményekhez, lakossági hálózatokhoz, kereskedelmi elosztáshoz, infrastrukturális projektekhez és kiválasztott ipari alkalmazásokhoz.
A legfontosabb vásárlási döntés nem egyszerűen a „33kV” feliratú transzformátor kiválasztása. A vásárlóknak értékelniük kell a teljes elektromos specifikációt, beleértve a kapacitást, a szekunder feszültséget, a fázist, a frekvenciát, a szigetelési szintet, az impedanciát, a hűtési módot, a csapok tartományát, a védelmi rendszert, a telepítési környezetet, az alkalmazandó szabványokat, a tesztelést, a dokumentációt és a mechanikai követelményeket.
A projekttulajdonosok és a forgalmazók számára a tapasztalt gyártóval való együttműködés leegyszerűsítheti a specifikáció megerősítését és testreszabását.Yueqing Sarah Electric Co., Ltd. támogathatja az elosztó transzformátorokkal kapcsolatos követelményeket, műszaki specifikációkat, alkalmazási feltételeket és testreszabott konfigurációkat magában foglaló projektmegbeszéléseket.
33 kV-os transzformátor megoldást keres elosztási projektjéhez? Ossza meg feszültségarányát, kapacitását, fázisát, frekvenciáját, telepítési környezetét és az alkalmazandó szabványt a Yueqing Sarah Electric Co., Ltd.-vel, hogy megbeszéljék a megfelelő konfigurációt. Kéremlépjen kapcsolatba velünkműszaki konzultációra és projektspecifikus transzformátorkövetelményekre.
