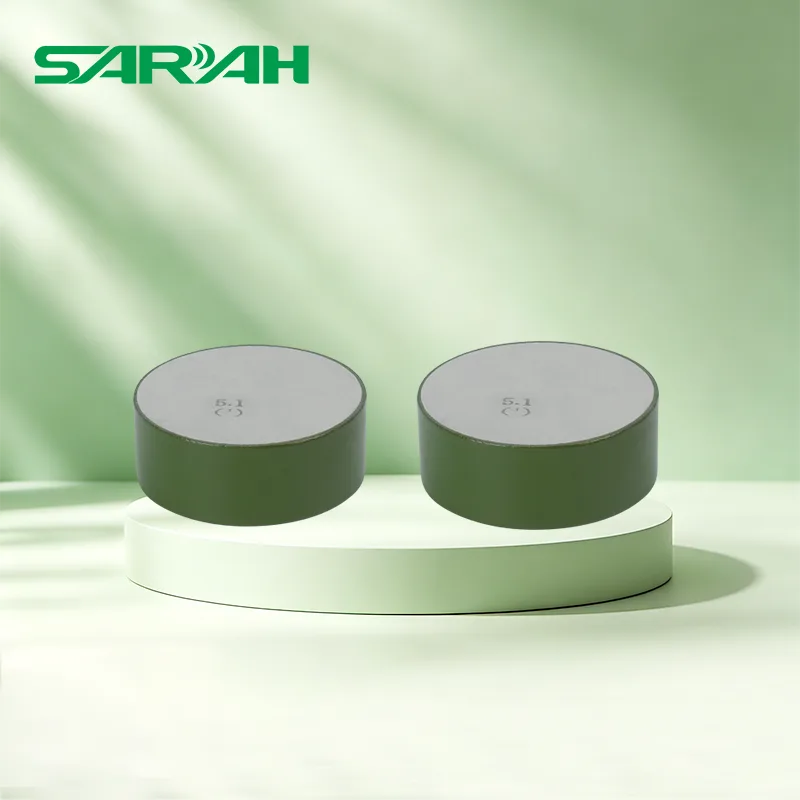

Cink-oxid varisztor blokk
A hagyományos biztosítékok olyan problémákkal küzdenek, mint az elégtelen szigetelési teljesítmény, a bonyolult karbantartás és a környezeti hatásokra való hajlam. Professzionális gyárként a SARAH Electric cink-oxid varisztorblokkot kínál. Ezt a terméket kifejezetten kültéri nagyfeszültségű környezetekhez tervezték, nagy teljesítményű polimer szigetelőanyagokat és optimalizált mechanikai szerkezeteket használnak a stabil túláramvédelem érdekében. Széles körben használják elosztó hálózatokban, alállomásokban, ipari létesítményekben és más forgatókönyvekben.
A SARAH Electric kiváló minőségű cink-oxid-varisztorblokkja karbantartásmentes kialakítású, nem tartalmaz mozgó alkatrészeket, és nincs szükség kenésre vagy beállításra a hosszú távú működés során, csökkentve a karbantartási költségeket. Mindent megteszünk a műveleti lépések csökkentése és a munkaerőköltségek csökkentése érdekében!
A termék paraméterei
Túlfeszültség-levezető kisülési számláló
| Modell Nem. |
Névleges Feszültség (kV) |
Névleges Kisülés Jelenlegi (kA) |
Művelet Jelenlegi Hatótávolság |
Jelenlegi Impulzus Maradó Feszültség (kV) |
Hosszú Impulzus Ellenállni Jelenlegi 2 ms (A) |
4/10 Magas Jelenlegi Impulzus Ellenállás (kA) |
| JS-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |
Túlfeszültség-levezető szakaszoló
| Teljesítmény-frekvencia áram (A effektív) | 2000μs hosszú Időtartam Aktuális Impulzus(A) |
4/10us Magas ellenállás Áram (kA) |
|
| Idő másodpercben | Jelenlegi szint | ||
| <0.2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||
Kisfeszültségű túlfeszültség-levezető Porcelán típusú
| Rendeltetési hely | Kódszám | Rendszer Feszültség kV (r,m,s) |
Névleges Feszültség kV (r,m,s) |
MCOV kV (r,m,s) |
8/20μs Világítás Jelenlegi Impulzus kV (címer) |
Referencia Feszültség 1mA-nél DC kV |
Hosszú Impulzus Ellenállni Jelenlegi 2000μs A(címer) |
4/10μs Magas Jelenlegi Impulzus Ellenállni kV (címer) |
| Alacsony Feszültség |
YC1,5W-0,28/1,3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1,5W-0,5/2,6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
Cink-oxid Variszter blokk
| Modell Nem. |
Méret (mm) | Névleges Standard Kisülés Jelenlegi (kA) |
Névleges Feszültség (kV) |
MCOV (kV) |
8/20μs Villám Impulzus Maradó Feszültség (kV) |
2000/μs Négyzet Impulzus Jelenlegi Ellenállni (A) |
4/10μs Magas Jelenlegi Impulzus (kA) |
|
| Átmérő | Magasság | |||||||
| D30 | Φ30±0,2 | 24±0,5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D32 | Φ32±0,2 | 24±0,5 | 5 | 3-3.4 | 2.55 | 9.3 | 100 | 65 |
| D35 | Φ35±0,2 | 24±0,5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D38 | Φ38±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.3 | 200 | 65 |
| D40 | Φ40±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.1 | 250 | 100 |
| D42 | Φ42±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.2 | 250 | 100 |
| D48 | Φ48±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.0 | 400 | 100 |
| D53 | Φ53±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 8.9 | 400 | 100 |
| D60 | Φ60±0,2 | 24±0,5 | 20 | 3-3.4 | 2.55 | 9.1 | 600 | 100 |
| D70 | Φ70±0,2 | 24±0,5 | 20 | 3-3.4 | 2.55 | 9.2 | 800 | 100 |
Funkció
1. Amikor rövidzárlat vagy túlterhelés lép fel az áramkörben, a biztosíték gyorsan megolvad, ami az olvasztócső automatikus leesését váltja ki, tiszta leválasztási pontot képez, fizikai szigetelést ér el a hibás áramkör és a fő rendszer között, és biztosítja a karbantartás biztonságát.
2. A cink-oxid Varistor Block polimer kompozit szigetelőket alkalmaz, amelyek kiváló hidrofób tulajdonságokkal és szennyeződésekkel szembeni ellenálló képességgel rendelkeznek, és alkalmasak olyan zord környezetekre, mint a páratartalom, a sópermet, a por stb., hatékonyan megakadályozva a felvillanást és a meghibásodást.
3. Nincs folyamatos áram, nincs újragyújtás, beépített ívoltó készülék, nincs tápfrekvenciás folyamatos áram az olvadás után, az ív újragyulladásának elkerülése és a rendszer stabilitása érdekében.
A termék előnyei
A SARAH Electric többféle specifikációt kínál, például 12 kV, 24 kV és 33 kV (például SJC-17, SJC-18, SJC-19, SJC-25), hogy megfeleljen a különböző feszültségszintek követelményeinek.
Példaként az SJC-25 névleges feszültsége 33-38kV, névleges áramerőssége 100A/200A, megszakítóáram 6kA, villámimpulzus-ellenállási feszültsége 200kV, teljesítményfrekvencia-ellenállási feszültsége 95kV, szivárgási távolsága 1100,5 mm, súlya 75 mm. 58 × 34,5 × 14,5 cm.
Két 100A és 200A névleges áramra osztva, különböző terhelési igényekhez alkalmas, mint például elosztó hálózatok, alállomások, ipari infrastruktúra stb.
Alkalmazás
Elosztó hálózat: 10kV, 35kV vezetékek, oszlopos transzformátorok, alállomási területek, dobozos alállomások.
Alállomás: 3-35kV kapcsolóberendezések, transzformátorok, megszakítók, gyűjtősín védelem.
Ipari/infrastruktúra: gyárak, bányák, lakónegyedek, fotovoltaikus/szél-tápegység transzformátorok, kábelterminálok.
Kültéri felszerelések: oszlopra szerelt kapcsolók, gyűrűs főegységek és kábelelágazó dobozok mind csatlakoztathatók a cink-oxid varisztorblokk segítségével
Szállítás és szerviz
A normál modellek (mint például az SJC-17, SJC-18) elegendő készlettel rendelkeznek, és támogatják az aznapi szállítást.
Testreszabott cink-oxid varisztorblokkok rendelhetők speciális feszültségszintekhez vagy telepítési környezetekhez, hogy megfeleljenek az ügyfelek egyedi igényeinek.
Hot Tags: Cink-oxid varisztorblokk, fém-oxid varisztorblokk, túlfeszültség-levezető varisztorblokk
