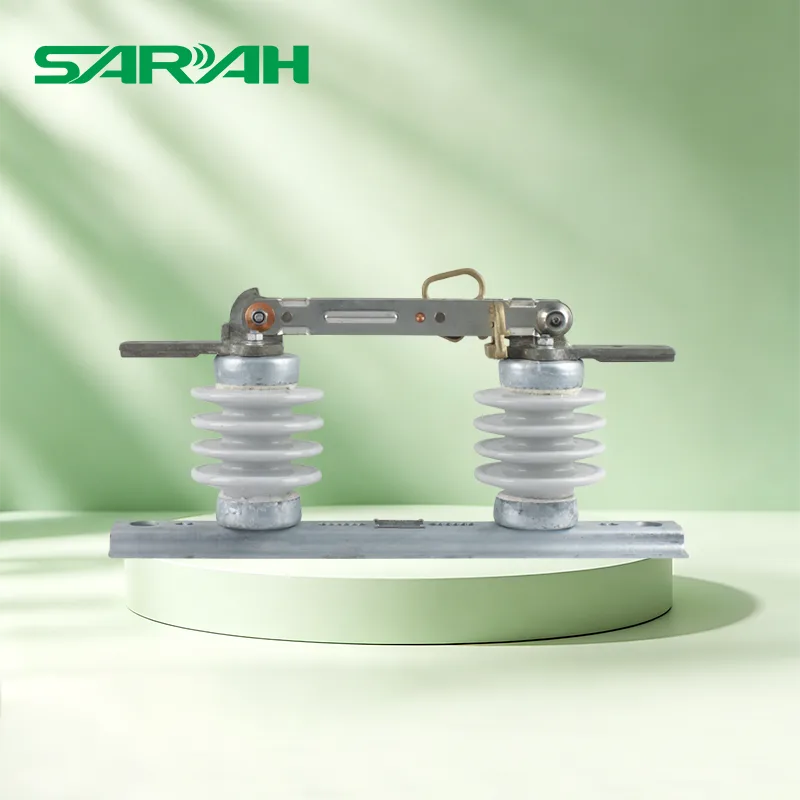

Porcelán szakaszoló kapcsoló
A saját gyárral rendelkező kínai energiafelszerelés-ipar vezető beszállítójaként a porcelán szakaszolókapcsolónk, amely az áramelosztó vezetékek magleválasztó eszköze, alkalmas 10 kV/15 kV/24 kV/36 kV kültéri nagyfeszültségű környezetre. Porcelán vagy polimer szigetelőanyagból készül, és szigeteléssel, egyértelmű leválasztással és kényelmes telepítéssel rendelkezik. Széles körben használják kültéri áramelosztó vonalakban, alállomásokban, valamint ipari és bányászati vállalkozások energiarendszereiben, lehetővé téve az áramkörök terhelés nélküli leválasztását, a karbantartási leválasztást és a biztonságos földelést.
A SARAH Electric által gyártott kiváló minőségű porcelán szakaszolókapcsoló szigorúan megfelel az energiaipar szabványainak. Minden termék feszültségellenállás-, áram- és mechanikai élettartam-teszteken megy keresztül, mielőtt elhagyná a gyárat. Csoportos testreszabási szolgáltatásokat kínálunk. A normál modellek bőséges készleten állnak rendelkezésre, és támogatjuk a teljes dobozos szállítást és a vegyes csomagolású szállítást. Érdeklődni bármikor bátran!
A termék paraméterei
Porcelán típusú szakaszoló kapcsoló
| Modell sz. | Névleges feszültség | Névleges áram | Impulzusállóság feszültség (BIL) |
Kúszótávolság |
| GW9-15 | 15kV | 400/630A | 110 kV | 410 mm |
| GW9-24 | 24kV | 400/630A | 125kV | 580 mm |
| GW9-36 | 36kV | 400/630A | 150kV | 720 mm |
Szakaszoló kapcsoló polimer típus
| Modell sz. | Névleges feszültség | Névleges áram | Impulzusállóság feszültség (BIL) |
Kúszótávolság |
| GW9-15 | 15kV | 400/630A | 110 kV | 410 mm |
| GW9-24 | 24kV | 400/630A | 125kV | 580 mm |
| GW9-36 | 36kV | 400/630A | 150kV | 720 mm |
| Modell sz. | Névleges Feszültség (kV) |
Névleges Jelenlegi (A) |
4S Heat Állandó (e.c.A) |
Rövid Jelenlegi (A) |
Impulzus Ellenállni Feszültség (kV) |
Teljesítmény-frekvencia Ellenállni Feszültség (kV) |
| RH-B | 11 | 400 | 12500 | 31500 | 95 | 42 |
| RH-B | 33 | 600 | 12500 | 31500 | 180 | 80 |
Porcelán típusú szakaszoló kapcsoló
| Modell Nem. |
Névleges Feszültség (kV) |
Névleges Jelenlegi (A) |
Átmenő áram határértéke (kA) | 10 másodperc Hő Stabilizáció Áram (kA) |
|
| Csúcsérték | R.m.s | ||||
| SW1-12 | 12 | 400 | 21 | 15 | 10 |
| SW1-15 | 15 | 600 | 35 | 25 | 14 |
Szakaszoló kapcsoló polimer típus
| Modell Nem. |
Névleges Feszültség (kV) |
Névleges Jelenlegi (A) |
Átmenő áram határértéke (kA) | 10 másodperc Hő Stabilizáció Áram (kA) |
|
| Csúcsérték | R.m.s | ||||
| SW2-12 | 12 | 400 | 21 | 15 | 10 |
| SW2-15 | 15 | 600 | 35 | 25 | 14 |
Csoportos működtetésű légfékkapcsolók GOAB-1 polimer típus
| Modell sz. | GOAB-1/11 | GOAB-1/33 |
| Névleges feszültség | 11kV | 33kV |
| Névleges folyamatos áram | 200/400/630A erősítő | 200/400/630A erősítő |
| A lengyelek száma | 1/3 | 1/3 |
| Szerelés típusa | Függőleges / Vízszintes | Függőleges / Vízszintes |
| Névleges frekvencia | 50 Hz | 50 Hz |
| Teljesítmény Frekvencia Ellenállás Feszültség Elszigetelő távolságon keresztül. |
32kV | 95kV |
| Teljesítmény Frekvencia Ellenállás Föld feszültség | 28kV | 90kV |
| Világító impulzus feszültségállóság Tesztelje az elkülönítő távolságot. |
85kV CSÚCS | 170kV CSÚCS |
| Világító impulzus feszültségállóság Teszteljen a Föld felé. |
75kV | 160kV |
| Névleges rövid idejű és áramtűrő | 20kA/50kA 1 másodpercig | 20kA/50kA 1 másodpercig |
Alapvető specifikációk és paraméterek
1. Porcelán szigetelési modell
Modell: SW1-12/SW1-15, GW9-15/GW9-24/GW9-36
Névleges feszültség: 12kV/15kV/24kV/36kV
Névleges áram: 400A/600A
Határáram: csúcs 21kA - 35kA, RMS 15kA - 25kA
Hőstabilitási áram: 10kA - 14kA (10 másodperc)
Ütésálló feszültség: 110kV - 150kV
Kábel szigetelési távolság: 410mm - 720mm
2. Szilikon szigetelés típusa (polimer típusú)
Modell: SW2-12/SW2-15, GW9-15/GW9-24/GW9-36
Névleges feszültség: 12kV/15kV/24kV/36kV
Névleges áram: 400A/600A
Ütésálló feszültség: 110kV - 150kV
Kábel szigetelési távolság: 410mm - 720mm
Időjárásállósági teljesítmény: Ellenáll az ultraibolya sugárzásnak és az öregedésnek, alkalmas tengerparti/magas páratartalmú környezetre
3. Összekapcsolt típus (GOAB-1 sorozat)
Névleges feszültség: 11 kV / 33 kV
Névleges áram: 200A/400A/630A
Teljesítmény-frekvencia ellenállási feszültség: 32kV - 95kV (fázisok között), 28kV - 90kV (földre)
Rövidzárlati tűrés: 20kA/50kA (1 másodperc)
Beépítési mód: Függőleges/oldalsó univerzális
A termék előnyei
1. A porcelán palackmodell nagy szilárdságú elektrokerámiából készül, stabil szigetelési teljesítménnyel; A szilikon modell ellenáll a szennyeződéseknek, az időjárásnak és az ütéseknek, így csökkenti a kültéri öregedés és károsodás kockázatát, és alkalmas olyan összetett környezetekhez, mint az eső, hó, homok és tengerparti sópermet.
2. Integrált fémváz + sárgaréz vezetőképes alkatrészek, alacsony érintkezési ellenállással és alacsony hőtermeléssel; a kapcsoló leválasztási helyzete világosan meghatározott, látható törést képezve, megfelel a "kikapcsolás - elektromos tesztelés - földelés" energiakarbantartási eljárások biztonsági szabványainak.
3. Az alap univerzális beépítési furatokkal van felszerelve, amelyek lehetővé teszik, hogy minden további módosítás nélkül közvetlenül rögzíthetők oszlopokra vagy támasztékokra. Mind az egypólusú, mind a hárompólusú opciók állnak rendelkezésre, amelyek alkalmasak új vonalakra, valamint a régi vonalak korszerűsítésére.
Alkalmazási forgatókönyvek
A kültéri áramelosztó vezetékekben a porcelán szakaszolókapcsoló használható a 10 kV-os vidéki és városi távvezetékek leválasztására és ellenőrzésére.
Alállomás támogatás: megszakítók a nagyfeszültségű szekrények elején az áramkör leválasztásához
Ipari és bányászati vállalkozások: Gyárak, bányák, fotovoltaikus erőművek kültéri energiarendszerei
Infrastruktúra: Elosztó vezetékek autópályák és vasutak mentén
Szállítás és szolgáltatások
Jelenlegi készlet: A normál modellek (SW1-12, GW9-15 stb.) elegendő készlettel rendelkeznek, és 48 órán belül kiszállítják.
Kötegelt támogatás: Támogatja a teljes konténeres szállítást, a vegyes konténerek berakodását, és adaptálható a nemzetközi kereskedelmi logisztikai követelményekhez.
Személyre szabott szolgáltatás: A névleges áramerősség, a szigetelőanyag és a beépítési méretek az ügyfél igényei szerint állíthatók.
Értékesítés utáni garancia: Paraméterekre vonatkozó útmutatást nyújt a porcelán szakaszolókapcsolóhoz, telepítési támogatást és azonnali választ a minőségi problémákra.
GYIK
1. Hogyan válasszunk a porcelánpalackos és a szilikonos változat között?
Szokásos száraz környezethez válassza a porcelánpalack modellt, amely jó ár-érték arányt kínál; tengerparti, magas páratartalmú és erősen szennyezett környezethez válassza a szilikon modellt, amely erősebb időjárásállósággal és hosszabb élettartammal rendelkezik.
2. Alkalmas-e a termék a tengerentúli piacokra?
A porcelán szakaszolókapcsoló megfelel a nemzetközi szabványos tápellátási követelményeknek, és alkalmas 11 kV/33 kV-os áramelosztó rendszerekhez olyan régiókban, mint Délkelet-Ázsia, Közel-Kelet és Afrika. Támogatja az exporttanúsítási anyagok biztosítását is.
3. Mire kell ügyelni a telepítési folyamat során?
A telepítés során ügyeljen a megszakító zavartalan működésére és a földelés megbízhatóságára. Kültéri telepítés esetén ajánlatos esőálló burkolattal párosítani az élettartam meghosszabbítása érdekében.
